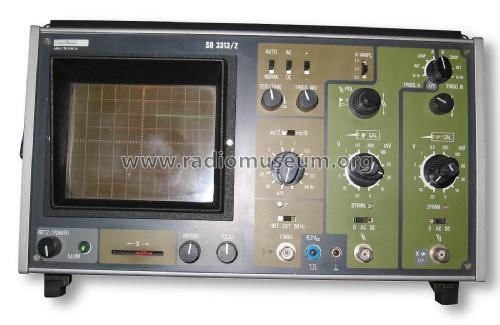

Service-Oszilloskop SO 3313/2

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1976
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 266518

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110 / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Service-Oszilloskop SO 3313/2 - Nordmende, Norddeutsche Mende-
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 314 x 177 x 373 mm / 12.4 x 7 x 14.7 inch
  • Notes

  • Zweikanaloszilloskop SO3313/2

    • Sichtteil
      • Elektronenstrahlröhre: D13-480GH oder DG13-620GH
      • Schirmdurchmesser: 13 cm
      • nutzbare Fläche: 80 x 100 mm
      • Leuchtfarbe: grün
      • Z-Eingang: ca. 10 Vss, 40 kΩ // 0,47µF
    • Y-Verstärker
      • max. Eingangsspannung: 350V
      • Bandbreite: 0...15 MHz (-3dB), 0...20 MHz (-6dB)
      • Anstiegszeit: < 23 nS
      • Eingangsimpedanz: 1 MΩ // 30 pF
      • Verzögerungsleitung: 200 nS
      • Eichspannung: 0.2 Vss +/- 1 %; ca. 1 kHz
    • Zweikanalbetrieb
      • chopped: Umschaltfrequenz ca. 400 kHz
      • alternierend
      • A + B
      • - A + B bei Kanal A invertiert
    • X-Verstärker
      • max. Eingangsspannung: 50 V
      • Bandbreite: 0...1,5 MHz (-3dB)
      • Anstiegszeit: < 0,25 µS
      • Eingangsimpedanz: 1 MΩ // 30 pF
    • Zeitablenkung
      • Zeitbasis: 0,1 - 0,2 - 0,5 - 1 - 2 - 5 - 10 - 20 - 50 "µs/Skt." umschaltbar in "ms/Skt."
      • Schnellwahlschalter für Bild- und Zeilenfrquenz, Netzfrequente X-Ablenkung 50-Hz-Sinus, Phase einstellbar, Sägezahnausgang, Sinus-50-Hz-Ausgang
    • Triggerung
      • max. Eingangsspannung: 50 V
      • Triggerbereich intern: 0...15 MHz (bei 1 Skt. Bildhöhe), 0...20 MHz (bei 2 Skt. Bildhöhe)
      • Triggerbereich extern: 250 mV; 0...15 MHz
      • Eingangsimpedanz: 1 MΩ // 30 pF.
  • Net weight (2.2 lb = 1 kg)
  • 8.5 kg / 18 lb 11.6 oz (18.722 lb)
  • Price in first year of sale
  • 1,595.00 DM
  • Mentioned in
  • -- Original-techn. papers. (Service-Manual)
