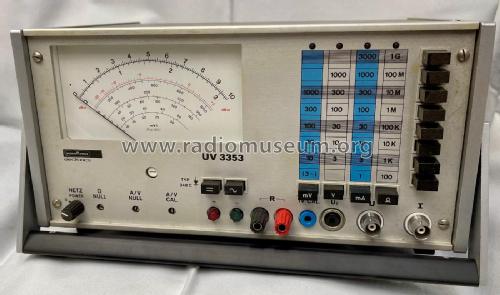

Universalvoltmeter UV-3353
Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Hersteller / Marke
- Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Jahr
- 1974 ?
- Kategorie
- Service- oder Labor-Ausrüstung
- Radiomuseum.org ID
- 202291

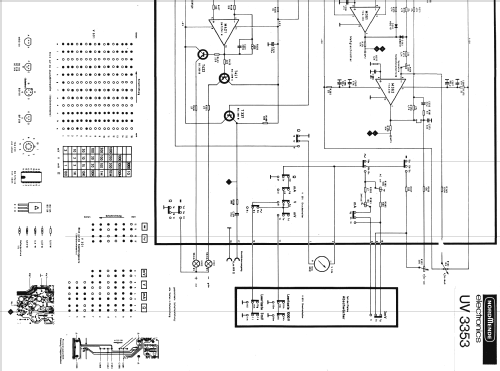

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Transistoren
- 24
- Halbleiter
- Wellenbereiche
- - ohne
- Betriebsart / Volt
- Wechselstromspeisung / 110/220 Volt
- Lautsprecher
- - - Kein Ausgang für Schallwiedergabe.
- Material
- Metallausführung
Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.
- von Radiomuseum.org
- Modell: Universalvoltmeter UV-3353 - Nordmende, Norddeutsche Mende-
- Abmessungen (BHT)
- 274 x 132 x 210 mm / 10.8 x 5.2 x 8.3 inch
- Bemerkung
- Analoges Universalmultimeter.
Gleichspannungen 10mV...1000V.
Wechselspannungen 3mV...1000V.
Strommessungen AC und DC 1mA...3A.
Widerstandsmeßbereiche 100 Ohm...1GOhm.
Frequenzbereich bei Wechselspannung ca. 20 Hz...3MHz.
Wechselstrom ca. 40 Hz...20 kHz.
Gerät hat Verstärkerausgang mit Bandbreite von 3MHz.
Ausgangsspannung ca. 0,8 Veff an 600 Ohm bei Vollausschlag (AC).
Eichspannung +1 Volt +/-0,5%.
- Nettogewicht
- 5 kg / 11 lb 0.2 oz (11.013 lb)
- Literaturnachweis
- Original Handbuch
- Autor
- Modellseite von Arnulf Schmidt angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
