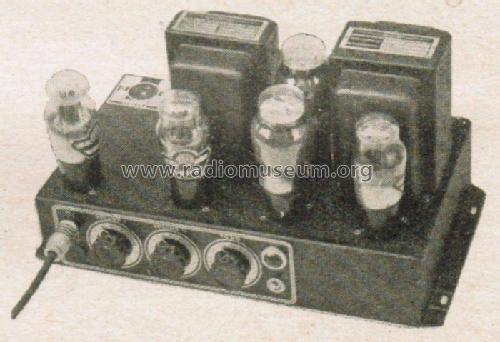

Amplificatore 20W
Nova Radio (Novaradio), Officina Costruzioni Elettroacustiche; Milano
- Country
- Italy
- Manufacturer / Brand
- Nova Radio (Novaradio), Officina Costruzioni Elettroacustiche; Milano
- Year
- 1940
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 107087
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Power out
- 20 W (unknown quality)
- from Radiomuseum.org
- Model: Amplificatore 20W - Nova Radio Novaradio, Officina
- Dimensions (WHD)
- 360 x 220 x 200 mm / 14.2 x 8.7 x 7.9 inch
- Notes
-
Ingressi indipendenti per fono - radio - microfono. Due prese microfoniche.Attacco ed alimentazione per preamplificatore e sintonizzatore.
Disponibile la tensione per l'eccitazione di un altoparlante con impedenza della bobina di campo di 6.000 Ω.
La 5Z3 è utilizzata quando si ha la necessità di alimentare un secondo altoparlante..Impedenze di uscita: 0,6 - 2,2 - 3 - 5 - 10 - 15 - 40 - 50 - 60 - 85 - 125 - 250 Ω.
- Net weight (2.2 lb = 1 kg)
- 9 kg / 19 lb 13.2 oz (19.824 lb)
- Literature/Schematics (1)
- Riparazioni - Scuola Radio Elettra (pag. N1)
- Literature/Schematics (2)
- -- Original prospect or advert (L'Antenna la Radio numero 6 marzo 1940)
- Author
- Model page created by Alessandro De Poi. See "Data change" for further contributors.
