• Country
• Italy

• Manufacturer / Brand
• Nuova Elettronica; Bologna

• Year
• 1992 ?

• Category
• Antenna (Aerial) or Coupler

• Radiomuseum.org ID
• 345919

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 16

• Semiconductors
• J310 BF966 BC238 BC328 BD138 LM358 CD4028 1N4150 ZPD6,2

• Main principle
• Radio Frequency Amplification only

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Powered by external power supply or a main unit.

• Loudspeaker
• - - No sound reproduction output.

• from Radiomuseum.org
• Model: Antenna attiva da 150 cm LX 1077 - Nuova Elettronica; Bologna

• Shape
• Chassis only or for «building in»

• Notes

• Questa antenna di ridottissime dimensioni che risulta sintonizzabile sulla gamma compresa da 1,7 MHz a 30 MHz  presenta il vantaggio  di eliminare le intermodulazioni quindi tutti i segnali che si captano risulteranno puliti e privi di interferenze. Viene alimentata dalla sua centralina LX 1078.

  La scheda base impiega: n. 5 diodi 1N4150; n. 1 zener 6,2 volt; n. 4 diodi led; n. 8 transistor tipo 5xBC238, 2xBC328, 1xBD138; n. 3 integrati LM358, M145027, C.MOS tipo 4028.

  • Modulo A - gamma 1,7 - 6,5 MHz
  • Modulo B - gamma 6,4 - 12  MHz
  • Modulo C - gamma 10 - 19 MHz
  • Modulo D - gamma 18 - 30 MHz

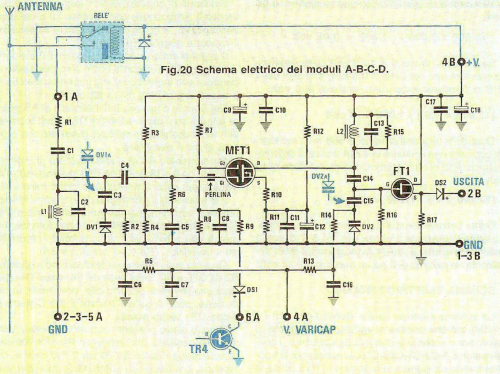

  Questi moduli impiegano ogniuno: 1 diodo  1N4150; 1 diodo shottky BAR10; n. 1 fet J310: n. 1 mosfet BF966S. Nei moduli alcuni valori cambiano (vedi schema)

• Price in first year of sale
• 203,000.00 Lire

• Literature/Schematics (1)
• -- Original-techn. papers. (rivista n. 154/155 Nuova Elettronica)

• Author
• Model page created by Giovanni Pugnaghi. See "Data change" for further contributors.
