• Country
• Germany

• Manufacturer / Brand
• Ontra - Werkstätten; Berlin

• Year
• 1947/1948

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 128553

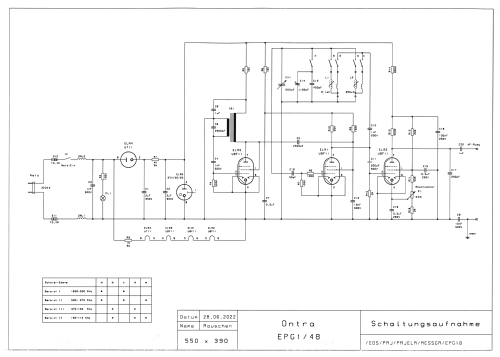

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UBF11 UBF11 UCH11 or UBF11 UY11 STV150/20

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• AC/DC-set / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

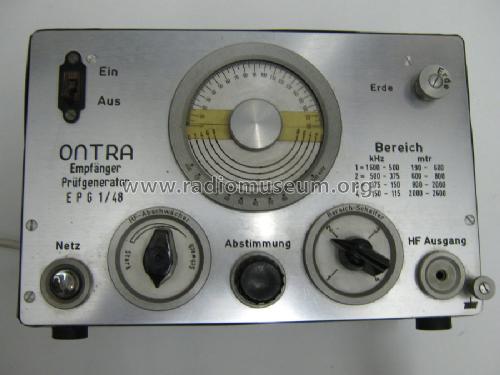

• Model: Empfänger-Prüfgenerator EPG I - Ontra - Werkstätten; Berlin

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 260 x 175 x 110 mm / 10.2 x 6.9 x 4.3 inch

• Notes

• 1600-500 kHz, 500-373 kHz, 375-150 kHz, 150-115 kHz, Modulator und Abschwächerstufe

  In der dritten Stufe wird nur die Hexode der UCH11 als  Pentode benutzt, die Triode wird nicht verwendet. Da die Pentode der UBF11 pinkompatibel in die Fassung einsetzbar ist, wird bei verschiedenen Geräten statt der UCH11 eine UBF11 verwendet. (Probleme bei der Materialbeschaffung 1947 ?)

• Mentioned in

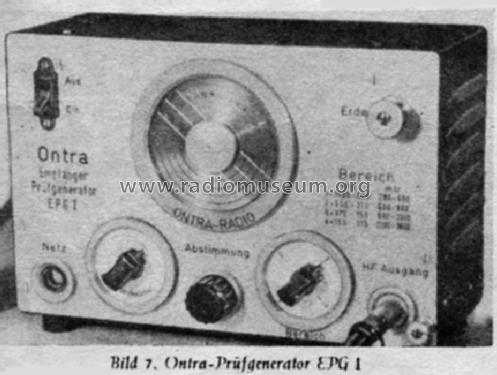

• Funkschau H. 5/1947

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
