• Country
• Germany

• Manufacturer / Brand
• Oppermann Electronic, Sachsenhagen

• Year
• 1976 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 256582

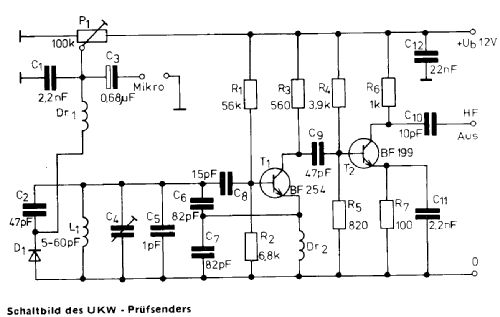

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 2

• Semiconductors
• BF199 BF254

• Main principle
• Transmitter

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Storage and/or dry batteries / DC: 12 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Printed Circuit Board

• from Radiomuseum.org
• Model: UKW - Prüfsender B 94 - Oppermann Electronic,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 55 x 20 x 58 mm / 2.2 x 0.8 x 2.3 inch

• Notes

• FM-Sender-Modul, UKW - Prüfsender B 94, Hersteller, Oppermann-electronic, Sachsenhagen.

  Kleiner UKW ( FM )- Prüfsender für den Abgleich/Test des Empfangsbereiches von UKW- Radios. Der Sendebereich kann von ca. 88 bis 108 MHz eingestellt werden, zur Modulation ist ein dynamisches Mikrofon direkt anschließbar. Leichter Umbau der Schaltung für den Amateurfunkbereich ( 70 bis 144 MHz ), durch ändern der Oszillatorspule.

• Price in first year of sale
• 10.00 DM

• Mentioned in
• -- Schematic (Oppermann Katalog 1976, Seite 84)

• Author
• Model page created by Reinhard Keins. See "Data change" for further contributors.
