222 KW MW LW
Orion; Budapest
- Country
- Hungary
- Manufacturer / Brand
- Orion; Budapest
- Year
- 1951
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 190448

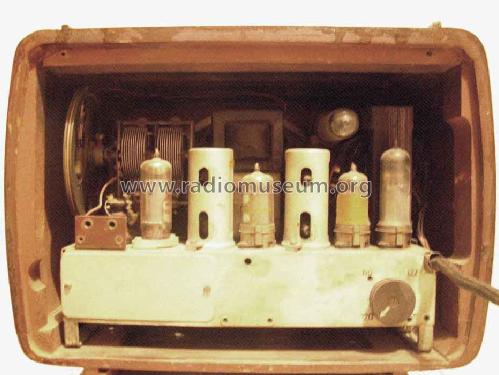

Bild von Enrico Puccini.
Bild von Enrico Puccini.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 473 kHz
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 220; 240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: 222 [KW MW LW] - Orion; Budapest
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 320 x 295 x 195 mm / 12.6 x 11.6 x 7.7 inch
- Notes
- Die Skala stimmt nicht mit den anderen ORION 222 Modellen überein. Dieses Modell sieht wahrscheinlich aufgrund einer ersetzten Skala so aus.
Alle anderen hochgeladenen Skalen weisen gemeinsame Merkmale auf, wie Marke, Typ, Wellenbereich, nur eben diese Skala nicht.
Siehe Modell ID = 68875 und auch Modell ID = 190187.
- Net weight (2.2 lb = 1 kg)
- 5.7 kg / 12 lb 8.9 oz (12.555 lb)
- Author
- Model page created by Wolfgang Bauer. See "Data change" for further contributors.
- Other Models
-
Here you find 1029 models, 876 with images and 398 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Orion; Budapest
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Orion; Budapest: 222
Threads: 2 | Posts: 6
This model is not shown in the original scale, from another device. I attach the well-known scale types.
Attachments
- orion222_var1 (69 KB)

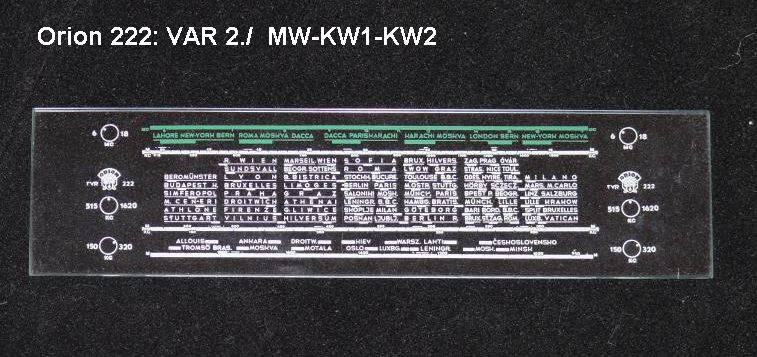

- orion222_var2 (73 KB)

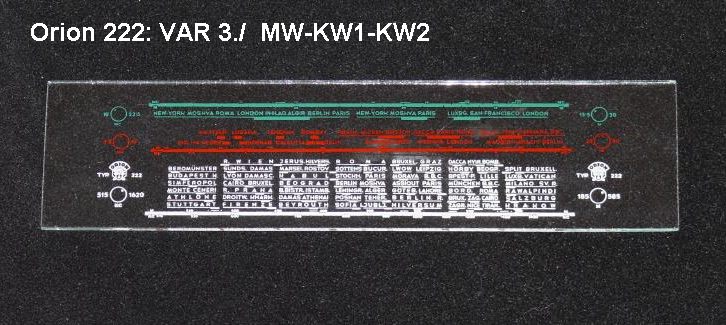

- orion222_var3 (64 KB)
Sándor Selyem-Tóth, 28.Jan.11
Hallo zusammen,
wo ist der Unterschied von Variante 1 und 2 aus der Mail von Herr Bauer? Meiner Meinung nach ist das Modell ID190448 dassselbe wie das von mir vorgeschlagene ID 68875.
Ich sehe nur einen Unterschied - in der Skala. Modell ID190448 hat sicher keine originale Skala mehr. Es fehlen die Merkmale:
1. Markenzeichen ist sonst immer vorhanden
2. Wellenbereich zur Wellenschalterstellung ist nicht vorhanden, auf anderen Skalen aber schon.
3. Städtenamen fast nicht lesbar, weil diese unter dem oberen Rand des Gehäuses verschwinden.
4. Vermutung: Die Skala ist auch zu breit, geschätzt macht der Zeiger nicht so viel Weg.
Die Variante mit den 2KW Bereichen ist natürlich korrekt angelegt.
Vielleicht schauen die Mitglieder und die Orion Besitzer nochmals auf die 222er.
Grüße
Albrecht Schwaderer
Edit: Link korrigiert
Albrecht Schwaderer, 23.Jan.11
