Portable Cassette Recorder CT- L
Orion Electric Co., Ltd.; Echizen-shi (Fukui)
- Land
- Japan
- Hersteller / Marke
- Orion Electric Co., Ltd.; Echizen-shi (Fukui)
- Jahr
- 1980 ??
- Kategorie
- Ton-/Bildspeichergerät oder -Spieler
- Radiomuseum.org ID
- 255993
- Wellenbereiche
- - ohne
- Spezialitäten
- Kassetten-Recorder oder -Spieler
- Betriebsart / Volt
- Netz- / Batteriespeisung / 220 / 4 x 1,5 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 7 cm = 2.8 inch
- Material
- Plastikgehäuse (nicht Bakelit), Thermoplast
- von Radiomuseum.org
- Modell: Portable Cassette Recorder CT- L - Orion Electric Co., Ltd.;
- Form
- Reisegerät > 20 cm (netzunabhängig betreibbar)
- Abmessungen (BHT)
- 135 x 260 x 65 mm / 5.3 x 10.2 x 2.6 inch
- Bemerkung
-
Batterien vom Typ " C ".
- Nettogewicht
- 1.3 kg / 2 lb 13.8 oz (2.863 lb)
- Autor
- Modellseite von Ottmar Lauth angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
- Weitere Modelle
-
Hier finden Sie 151 Modelle, davon 143 mit Bildern und 17 mit Schaltbildern.
Alle gelisteten Radios usw. von Orion Electric Co., Ltd.; Echizen-shi (Fukui)
Sammlungen
Das Modell Portable Cassette Recorder befindet sich in den Sammlungen folgender Mitglieder.
Forumsbeiträge zum Modell: Orion Electric Co.,: Portable Cassette Recorder CT- L
Threads: 1 | Posts: 1
Hinweise für den Ausbau
Der Ausbau des Kassettenlaufwerks ist recht problematisch.
- Zunächst muß die Kassettenklappe entfernt werden. Das ist zwar ziemlich einfach, erfordert jedoch ein wenig Fingerspitzengefühl. Die beiden äußeren Plastikstreben müssen leicht nach innen gedrückt werden, damit die Klappe nach vorne abgezogen werden kann.
- Außerdem sind alle Drähte abzulöten, die das Kassettenteil mit dem Mikrofon,dem Lautsprecher, der Pausentaste, dem " Record" - Lämpchen und dem Batteriefach verbinden.Es ist sehr empfehlenswert, vorher ein Foto oder eine Skizze zu machen,damit sie später beim Zusammenbau wieder an die richtigen Stellen gelangen.

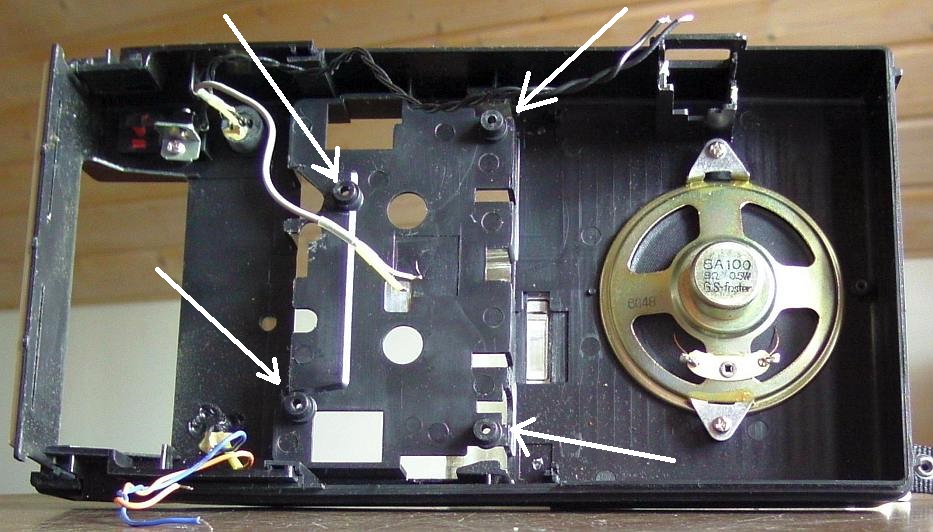

- Dann sind noch 4 Schrauben zu lösen, die auf dem beigefügten Bild hervorgehoben wurden.
- Der " Wiederaufbau " erfolgt natürlich in umgekehrter Reihenfolge, wobei es nur noch ein kleines Problem gibt : Die Feder, die die Klappe nach Drücken der "Stop / Eject" - Taste nach vorne springen läßt, muß entsprechend vorbereitet werden.
Anlagen
- Detail: Position der Schrauben (201 KB)
Ottmar Lauth, 17.Aug.14
