National R-1016

• Pays
• Japon

• Fabricant / Marque
• Panasonic, Matsushita, National ナショナル (also tubes); Osaka

• Année
• 1971–1976

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 166930

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 6

• Semi-conducteurs
• 2SA102 2SA101 2SA101 2SB175 2SB176 2SB176

• Principe général
• Super hétérodyne (en général)

• Circuits accordés
• 5 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Piles sèches / AA: 2 x 1.5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 2.25 inch = 5.7 cm

• Puissance de sortie
• 0.15 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: National R-1016 - Panasonic, Matsushita,

• Forme
• Portable, appareil de poche. Taille < 20cm

• Dimensions (LHP)
• 5.625 x 4.09375 x 1.3125 inch / 143 x 104 x 33 mm

• Remarques

• National Model R1016

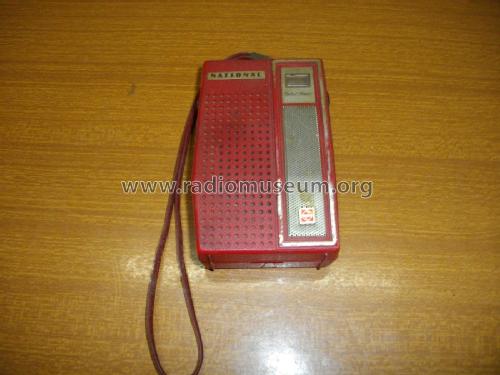

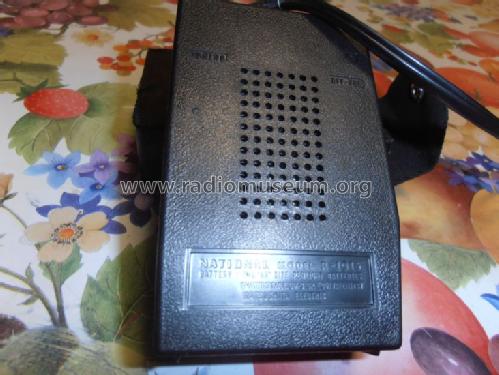

  A 6-transistor pocket portable. Tuining range 525 - 1605 kHz; 2¼" dynamic speaker. Output 150 mW. Powered by two UM-3 batteries. Available in either red or black cabinets (with silver trim) with carrying strap (& earphone jack). (MINGAY'S PRICE SERVICE)

• Poids net
• 10 lb 0 oz (10 lb) / 4.540 kg

• Prix de mise sur le marché
• 29.95 AUS $

• Littérature
• Mingay's Price Service (Aug 1971 to Aug 1976.)

• Auteur
• Modèle crée par Eduard Abfalterer. Voir les propositions de modification pour les contributeurs supplémentaires.
