PE66

Perpetuum-Ebner (PE); St.Georgen

Data
Forum
Pictures
Collections

  • Year
  • 1960–1967
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 24146

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Details
  • Changer (Record changer)

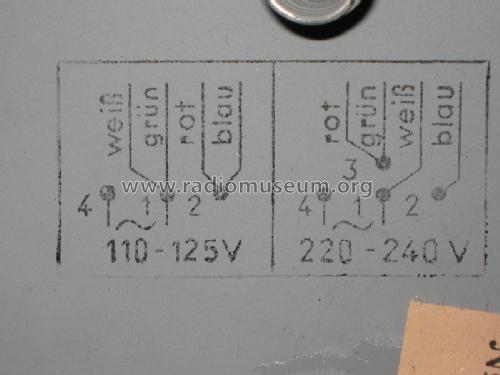

  • Power type and voltage
  • Alternating Current supply (AC) / 110/220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: PE66 - Perpetuum-Ebner PE; St.Georgen
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 330 x 195 x 273 mm / 13 x 7.7 x 10.7 inch
  • Notes

  • Automatischer, 4 touriger Plattenwechsler

    Automatische Plattengrößenerkennung, Duplo-Stereo-Kristall-System mit Saphirnadeln, 20-16000 Hz, Auflagekraft 60mN, Plattenteller 208mm Ø

  • Net weight (2.2 lb = 1 kg)
  • 3.9 kg / 8 lb 9.4 oz (8.59 lb)
  • Price in first year of sale
  • 138.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • -- Original-techn. papers. (PE Katalog 1961 und 1963)
  • Literature/Schematics (1)
  • Funk-Technik (FT) (1/1961, S. 10 / Ein moderner Stereo-Plattenwechsler)
  • Literature/Schematics (2)
  • Funkschau (Heft 17/1961, S.930)

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Museums

The model can be seen in the following museums.

 Forum

Forum contributions about this model: Perpetuum-Ebner PE;: PE66

Threads: 1 | Posts: 3

Hallo liebe Foristi,



erst einmal wünsche ich (nachträglich) ein frohes Fest und, falls der EIne oder andere das später liest, einen guten Rutsch ins neue Jahr...



Zum Thema:

Hatte mir mal diesen Plattendreher vorgenommen über die Tage. Entspricht nicht ganz diesem Gerät (hat keine "0"- Stellung am Wahlhebel), scheint aber ansonsten identisch zu sein.

Mechanisch ist alles komplett zerlegt (mit Fotos; man weis ja nie...), komplett entfettet, gereinigt und wieder zusammengebaut worden. Tatsächlich tut er auch wieder so wie er soll, mit der Ausnahme, das er bei automatischem Start immer bis ans Plattenende fährt und neu startet, bis man ihn mit Gewalt daran hindert. Manuell aufgelegt funktioniert alles einwandfrei, zumindest bis zum Plattenende. Dann hebt er den Arm noch korrekt, führt ihn zurück und dann gebinnt das o.g. Spiel erneut.

Ich habe jetzt Stunden damit zugebracht zu ergründen, wie man das einstellt, bin aber nicht dahinter gekommen *grrrr* Das kratz ordentlich an meinen Stolz ^^

Es gibt ja faktisch nur 4 Stellen zu einstellen:

  • Stellschraube am Arm für Anschlag Ruhestellung.
  • Gekonterte Stellschraube am Kurvenrad für Hebeweg
  • Gekonterte Stellschraube im Armlager Hubhöhe Arm
  • Mitnehmer am Armlager mit zwei Festsetzschrauben

Alle Versuche waren vergeblich. Einzig den Punkt der Endabschaltung ist mir erklärlich und eingestellt. Der Rest bleibt mir ein Rätsel.



Könnte mal ein Fachmann mein Ego etwas reparieren und mir weiterhelfen?

Michael Buchholz, 26.Dec.21

Weitere Posts (3) zu diesem Thema.
