90A Lowboy Middle

• Pays
• Etats-Unis

• Fabricant / Marque
• Philco, Philadelphia Stg. Batt. Co.; USA

• Année
• 1931

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 138523

• Images
• Schémas

Previous Next

Previous Next

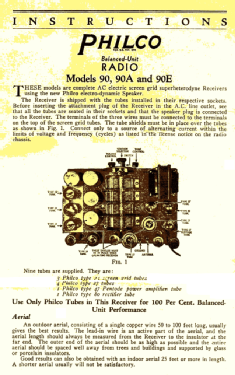

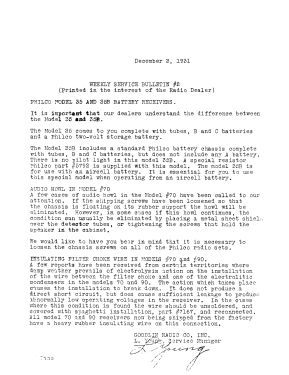

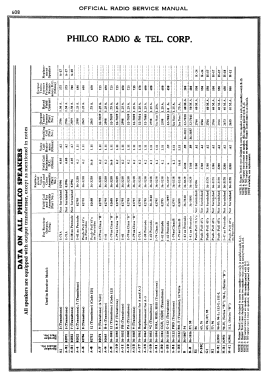

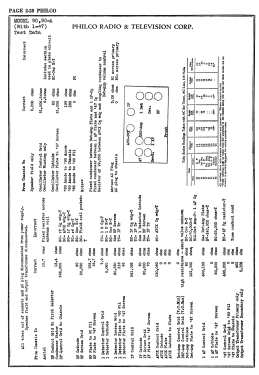

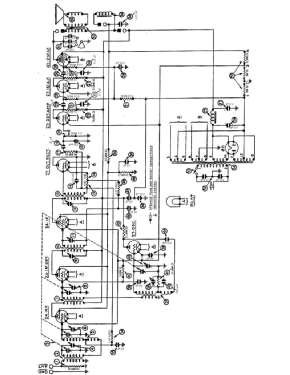

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 9

• Lampes / Tubes
• 24 24 27 24 27 27 27 47 80

• Principe général
• Super hétérodyne avec étage HF; FI/IF 175 kHz

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 25 to 60 cycles, 115 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 90A Lowboy [Middle] - Philco, Philadelphia Stg. Batt

• Forme

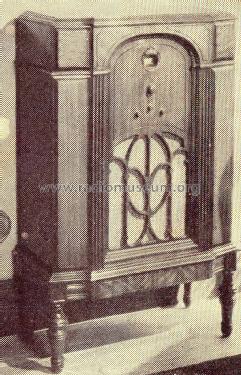

• Console avec pieds bas < 50% de la hauteur

• Remarques

• Models 90 and 90A were available in a cathedral, a lowboy, and a highboy cabinet. The chassis was made in three versions - an early model 90 and 90A with two 45 output tubes in push-pull, a middle version with one 47 output tube, and a late version with two 47 output tubes. Model 90 is for 115 VAC 50-60 Hz; model 90A is for 115 VAC 25-60 Hz.

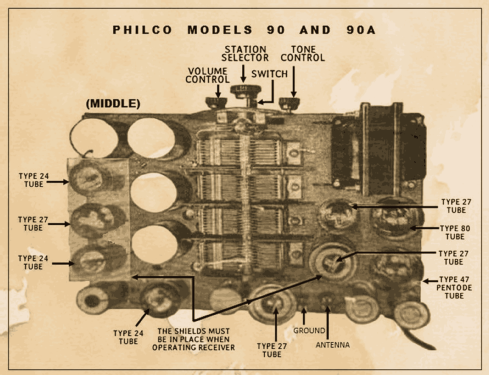

  The models 90 and 90A "early" and "middle" have a 4-gang tuning condenser plus 3 tuned IF circuit - both with IF 175 (Rider's change note 8-3). The version "middle", which are above serial number 237,001, of the model 90 and 90A has tubes: 24 RF, 27 osc, 24 1st det., 24 IF, 27 2nd det. rect., 27 det. amp., 27 1st AF amp, 47 output and 80 rectifier. The "late" model 90 and 90A again have push-pull output but with 2 x 47 tubes. See Rider's Philco 3-35 for IF 260 kHz. Applied on models serial B-32001 to B-35000 and above B-53100. They have a 3-gang tuning condenser and only 6 tuned circuits. The same differences can be found for all cabinets, both 90 and 90A: Baby Grand (Cathedral), Lowboy and Highboy (with a stretcher).

  The cathedral cabinet is the classic design by Edward L. Coombs, and is similar to the cathedral versions of model 21, 35, 46, and 70.


• Prix de mise sur le marché
• 89.75 $

• Source
• Philco Radio 1928-1942

• Source du schéma
• Rider's Perpetual, Volume 2 = 1932 (Models 1931/1932)

• Schémathèque (1)
• Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data

• Schémathèque (3)
• Philco Folder 2674.

• Auteur
• Modèle crée par Thomas Albrecht. Voir les propositions de modification pour les contributeurs supplémentaires.
