F-1702

Philco, Philadelphia Stg. Batt. Co.; USA

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1958
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 84515

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 7
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 455 kHz
  • Anzahl Kreise
  • 7 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Spezialitäten
  • Plattenwechsler
  • Betriebsart / Volt
  • Wechselstromspeisung / 105-120 Volt
  • Lautsprecher
  • 2 Lautsprecher
  • Belastbarkeit / Leistung
  • 10 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: F-1702 - Philco, Philadelphia Stg. Batt
  • Form
  • Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
  • Bemerkung
  • The Philco Model F-1702 is an AC operated 7 Tube AM Receiver with Phono Amplifier and a 4 Speed Record Changer. Uses AM Tuner Philco Model RT-100. Also uses Record Changer M-39 (Type 35-1546) with speeds of 16-2/3, 33-1/3, 45 and 78 RPM. This model has Qty(1) 8" PM woofer and Qty(1) type "S" electrostatic speaker . Cabinet is Blonde or Mahogany.
  • Schaltungsnachweis
  • Beitman Radio Diagrams Vol. 18, 1958

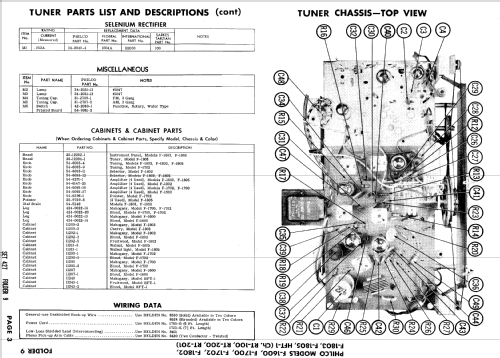

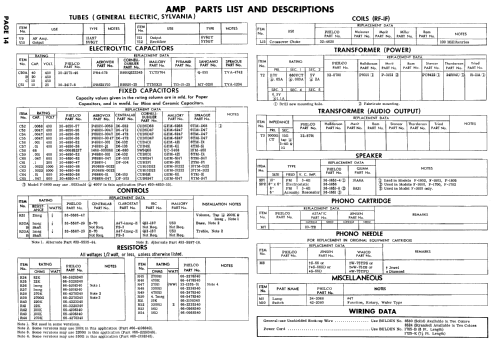

  • Literatur/Schema (2)
  • - - Manufacturers Literature
  • Autor
  • Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
