UG4648M Ch= 9L41U

• Land
• USA

• Hersteller / Marke
• Philco, Philadelphia Stg. Batt. Co.; USA

• Jahr
• 1958

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 212059

• Bilder

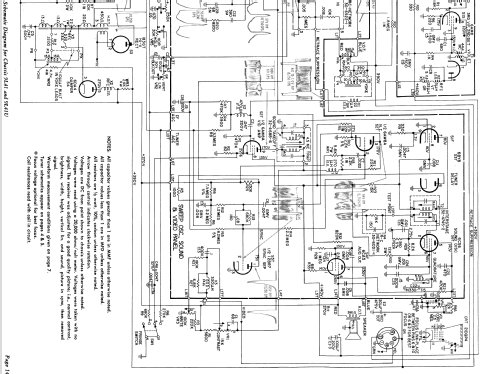

• Schaltpläne

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 18

• Röhren
• 6X8 6BC8 6AF4A 6AM8 6DE6 6DE6 6CS7 6AW8A 6BY8 6CA5 12BR7 6CS6 12AU7A 5U4GB 6DQ6A 1B3GT 6DA4 21DQP4

• Hauptprinzip
• Super mit HF-Vorstufe

• Wellenbereiche
• VHF/UHF (siehe Bemerkungen)

• Betriebsart / Volt
• Wechselstromspeisung / 105-120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• von Radiomuseum.org
• Modell: UG4648M Ch= 9L41U - Philco, Philadelphia Stg. Batt

• Bemerkung
• The Philco UG4648M is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis 9L41U, VHF tuner T-69J, UHF tuner T-27A and picture tube 21DQP4.

• Datenherkunft
• - - Manufacturers Literature

• Autor
• Modellseite von John Kusching angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 4063 Modelle, davon 2220 mit Bildern und 3711 mit Schaltbildern.
