- Country
- Netherlands
- Manufacturer / Brand
- Philips; Eindhoven (tubes international!); Miniwatt
- Year
- 1967 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 129501
- Number of Transistors
- 7
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Dry Batteries / 4 x 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11 cm = 4.3 inch
- Power out
- 1 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org

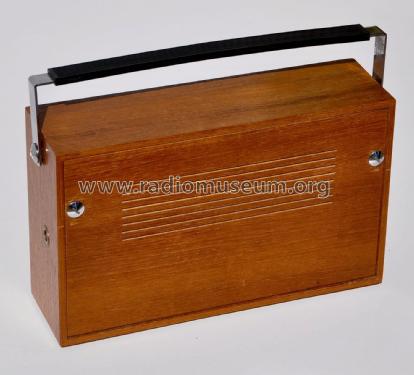

- Model: 11RL470 /00 - Philips; Eindhoven tubes
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 285 x 175 x 85 mm / 11.2 x 6.9 x 3.3 inch
- Notes
-
Ferrit-Antenne 208 mm x 10 mm rund. HF/ZF-Platine 3111 116 0082.3 mit Mini-Filtern, NF-Platine 3111 116 0082.3, riesiger Luft-DrehKo! Lautsprecherbezeichnung AD 3409 RX 24S 67; externer Antennenanschluß mit Umschalter, Tonregelung Hell/Dunkel.
Bemerkenswerte Konstruktion im Vollholzkasten, mit modernen Platinen aber altertümliche/aufwändige Blechmechanik für die beiden Umschalter, weiterhin ein innerer Verbundrahmen aus Winkelblech und Plastik, der sich nur ausbauen lässt, wenn die geklebte Skalenbeschriftung entfernt wird!
Batterien: 4 x R20.
- Net weight (2.2 lb = 1 kg)
- 1.9 kg / 4 lb 3 oz (4.185 lb)
- Author
- Model page created by Alfred Przybilla. See "Data change" for further contributors.
