19TX491 /00 /05

• Pays
• Pays-Bas

• Fabricant / Marque
• Philips; Eindhoven (tubes international!); Miniwatt

• Année
• 1965 ??

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 239905

• Images

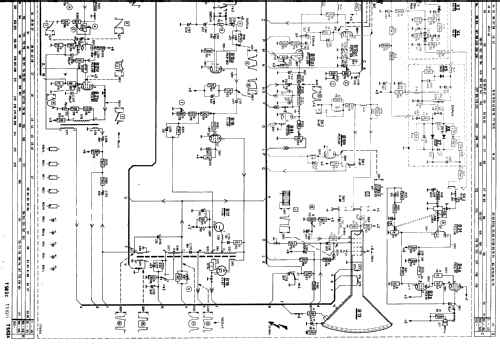

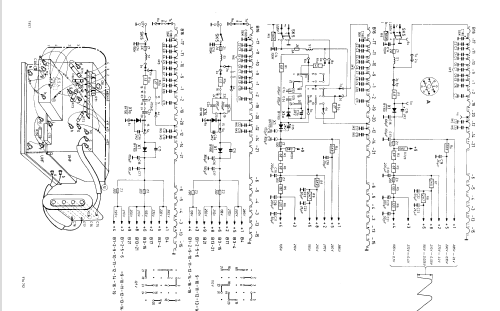

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 19

• Lampes / Tubes
• EF184 PCF201 PCL86 PCL85 PCC189 PCF86 PCF201 PCF201 PCF200 PFL200 PCF80 PCF802 PL500 PY88 DY87 PCH200 PF86 PCL85 A47-11W

• No. de transistors
• 2

• Semi-conducteurs
• AF186 AF186

• Principe général
• Super hétérodyne (en général); 2 Etage(s) BF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 127; 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 19TX491 /00 /05 - Philips; Eindhoven tubes

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 590 x 410 x 340 mm / 23.2 x 16.1 x 13.4 inch

• Remarques
• • Transformerless audio output stage.
  • 5 standard receiver:
    • European 625 lines; FM sound; negative video sync.
    • Belgian 625 lines; AM sound; positive video sync.
    • Belgian 819 lines; AM sound; positive video sync.
    • French 819 lines; AM sound; positive video sync.
    • French UHF 625 lines; AM sound; positive video sync.
  • Type of loudspeaker: 1 x AD3729AM.
  • VHF channels: E2-E11; F6; F8a.(tuner type A3-271-25)
  • UHF 470-862 MHz.(tuner type 4822-109-00343)

• Littérature
• -- Original-techn. papers.

• Auteur
• Modèle crée par Radiomuseum Olen Museum. Voir les propositions de modification pour les contributeurs supplémentaires.
