• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1948/1949

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 7138

• • Brand: Deutsche Philips-Ges.

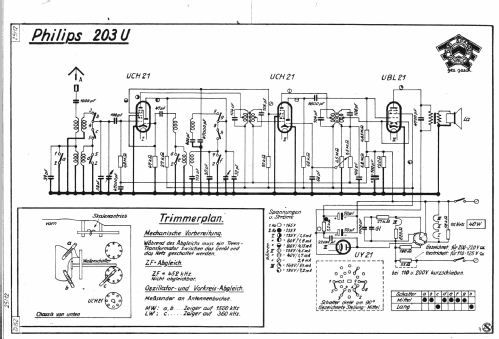

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UCH21 UCH21 UBL21 UY21

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• AC/DC-set / 125; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Philetta 203U - Philips Radios - Deutschland

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Notes

• siehe auch 1941. Auf verschiedenen Websites kann man zum Modell 203U von 1941 der deutschen Version Aachen-Super (Philetta) die Bezeichnung DB203U und beim 204U die Bezeichnung DB204U finden - was bei Radiomuseum bisher zu Null Treffern führt, weil wir keine seriöse Quelle für den Zusatz DB zu 203 oder 204 gefunden haben. Der vokstümliche Spitzname Kommissbrot hingegen stimmt - nich aber für dieses spätere Modell. Wir behalten hier diesen Text und im Titel "nicht DB203U oder DB204U", damit man hier die Aufklärung dazu finden kann.

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Die Radio-Reparatur (329)
