• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1941/1942

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 26862

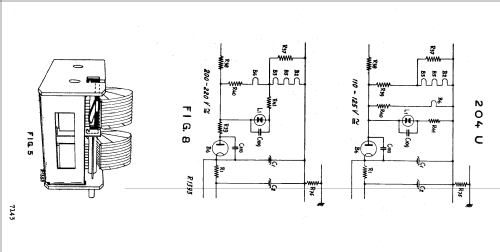

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UCH21 UCH21 UBL21 UY21

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz; 2 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• AC/DC-set / 110; 125; 200; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Philetta II 204U [Lüftungsschlitze] - Philips; Eindhoven tubes

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 230 x 160 x 130 mm / 9.1 x 6.3 x 5.1 inch

• Notes

• Philips 204U-Modelle gibt es in Gehäusen ohne Lüftungsöffnungen, mit Lüftungslöchern oder mit Lüftungsschlitzen. Bis heute sind für den 204U-00 nur Gehäuse mit Lüftungslöchern oder Lüftungsschlitzen nachgewiesen.

  Die Modellbezeichnung 204U-00 findet sich nur in der Service-Dokumentation, jedoch nicht auf den Typschildern der Empfänger. Dort nur mit 204U bezeichnet.

  ►KW 15m - 51m (20 MHz - 5,88 MHz)
  ►MW 192 - 575m (1563 kHz - 522 kHz)

• Net weight (2.2 lb = 1 kg)
• 2.7 kg / 5 lb 15.2 oz (5.947 lb)

• Price in first year of sale
• 83.00 Hfl

• Source of data
• -- Original-techn. papers.

• Mentioned in
• Technisch- Commercieel - Radio Vademecum Staleman

• Author
• Model page created by Iven Müller. See "Data change" for further contributors.
