• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1941/1942

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 271864

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes

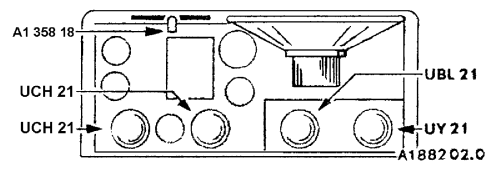

• UCH21 UCH21 UBL21 UY21

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz; Export model

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• AC/DC-set / 125; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Philetta II 204U-19 - Philips; Eindhoven tubes

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 280 x 160 x 130 mm / 11 x 6.3 x 5.1 inch

• Notes

• Die Ausführung 204U-19 hat einen Sicherheitskontakt in der Rückwand (siehe auch die Bemerkung in der Kundenanleitung).

  204U-Modelle gibt es in Gehäusen ohne Lüftungsöffnungen, mit Lüftungslöchern oder mit Lüftungsschlitzen. Bis heute sind für den 204U-19 nur Gehäuse mit Lüftungslöchern nachgewiesen.

• Net weight (2.2 lb = 1 kg)
• 2.690 kg / 5 lb 14.8 oz (5.925 lb)

• Author
• Model page created by Wolfgang Bauer. See "Data change" for further contributors.
