Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1939/1940
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 26875

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common); ZF/IF 464 kHz
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Storage and/or dry batteries / 90&2 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 16 cm = 6.3 inch
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: 228B - Philips; Eindhoven tubes
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 310 x 320 x 210 mm / 12.2 x 12.6 x 8.3 inch
  • Notes
  • Price includes batteries
  • Net weight (2.2 lb = 1 kg)
  • 7 kg / 15 lb 6.7 oz (15.419 lb)
  • Price in first year of sale
  • 125.00 Hfl
  • Source of data
  • -- Original-techn. papers.
  • Author
  • Model page created by Iven Müller. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips; Eindhoven: 228B

Threads: 1 | Posts: 6

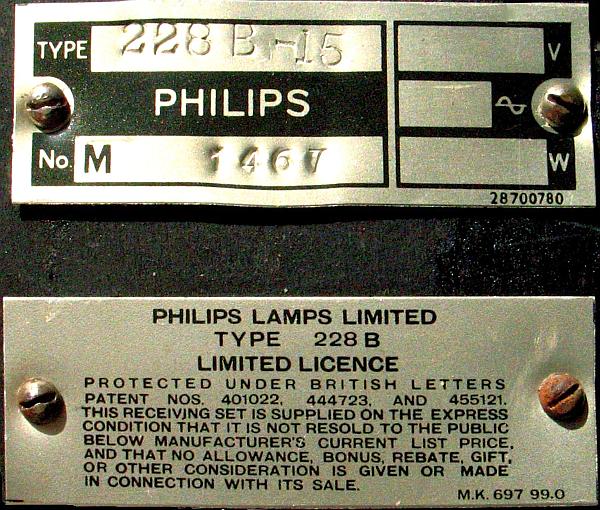

Vor mir steht ein Neuerwerb für meine Sammlung, ein Philips-Koffer-Empfänger: 228 B-15 zeigt sein Typschild, weiterhin die Nummer M 1467.

Hocherfreut über den recht guten äußeren Erhaltungszustand nehme ich mir das Innenleben vor. Alle Röhren sind vorhanden und nehme sie aus ihren Fassungen für eine Prüfung. KK2 - KH1 - KBC1 - KL4 - so steht es auf dem Schaltbild. Dabei denke ich mir noch, eine KH1 könnte zum Problem werden, da ich keine als Ersatz habe. - Aber es kommt völlig anders.

Keine einzige 8-polige Topffassung ist zu sehen, nur 2x 7-polige Hexodenfassung  und 2x 5-polige Europa-Stiftfassung!

Als Endröhre steckt eine KL1 statt einer KL4 (was akzeptabel ist), alle drei anderen Röhren entsprechen zwar den beschriebenen Typen, besitzen aber alle einen Adapter für Hexoden - bzw. 5-Stift-Euro-Sockel. Auf einem Funke W18 beweisen sie auch ihre Funktion.

Nun bin ich ratlos, warum Philips die Röhrenbestückung so vorgesehen hat, denn auch in den originalen Philips-Service-Unterlagen finde ich keinen Hinweis auf eine andere Röhrenbestückung. Hier wurden wahrscheinlich Röhren von British-Tungsram verwendet, die sicher nicht so ohne weiteres aufzutreiben sind.
Demnach wäre die mögliche Bestückung mit Tungsram-Röhren KK2-7pin; VX2; DDT2; PP215  - oder?

War das ein Exportmodell für den britischen oder ungarischen Markt? Dann müsste ich es eigentlich neu anlegen, denn mit dieser Röhrenbestückung ist das Modell 228B nicht im RM.org geführt.

Wer hat hier gute Ratschläge für mich?

Danke sagt

Wolfgang Eckardt

Text wurde am Ende überarbeitet, da ich Material zu Tungsram gefunden habe.

Wolfgang Eckardt, 09.Jul.15
