23TX350A /09B

• Paese
• Olanda

• Produttore / Marca
• Philips; Eindhoven (tubes international!); Miniwatt

• Anno
• 1963/1964

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 204708

• Immagini

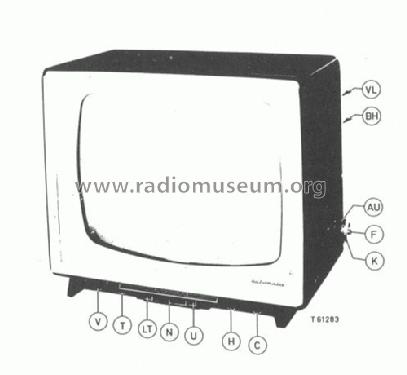

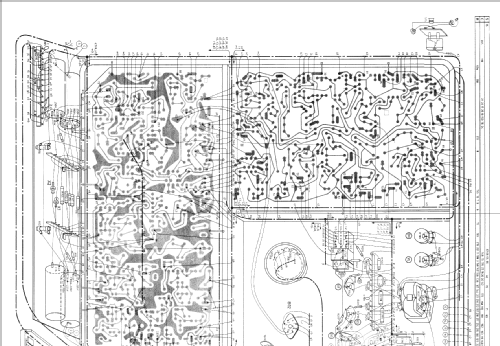

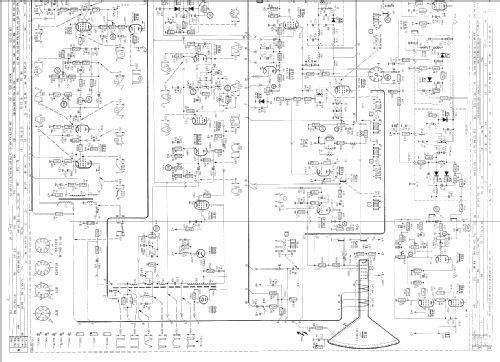

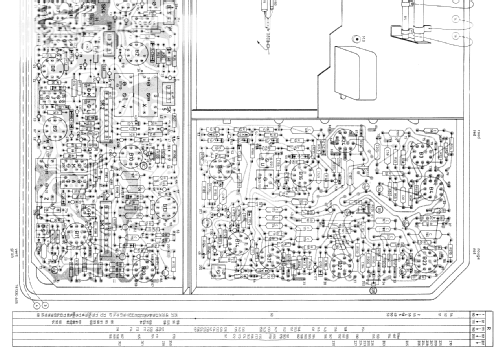

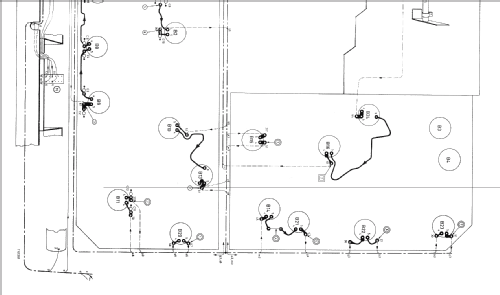

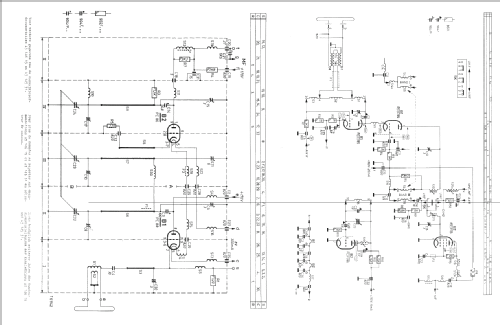

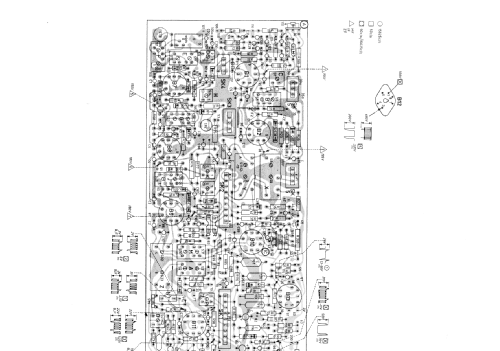

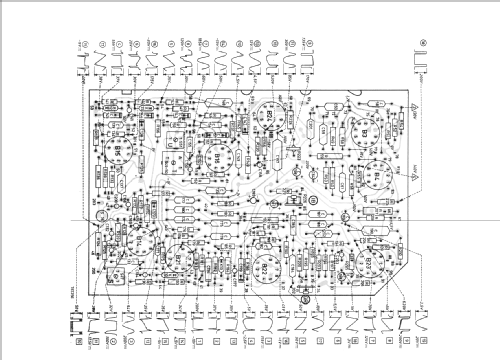

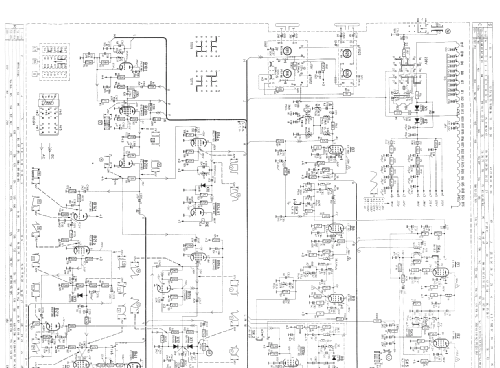

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 26

• Valvole
• EF184 EF184 PCL86 PCL85 PCC189 PCF86 EF183 EF183 EF184 PCF80 PCL84 ECC82 PCF80 ECH83 PCF80 PL500 PY88 DY87 ECH83 PCF80 PF86 PCL85 ECC82 PC88 PC86 AW59-91

• Principio generale
• Supereterodina (in generale); 2 Stadi BF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Particolarità
• Telecomando (con o senza filo)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 127; 220 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 6 inch = 15.2 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 23TX350A /09B - Philips; Eindhoven tubes

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 610 x 550 x 410 mm / 24 x 21.7 x 16.1 inch

• Annotazioni
• • Transformerless audio output stage.
  • 5 standard receiver.
  • Type of loudspeaker: 1 x AD3725A/02.
  • VHF channels: E2-E11; F6; F8a.
  • UHF 470-862 MHz.
  • Remote control unit AT6320-03.

• Fonte dei dati
• -- Original-techn. papers.

• Letteratura / Schemi (1)

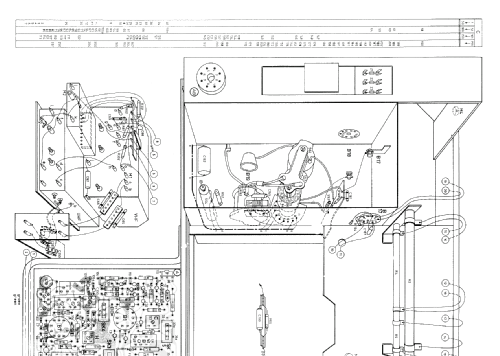

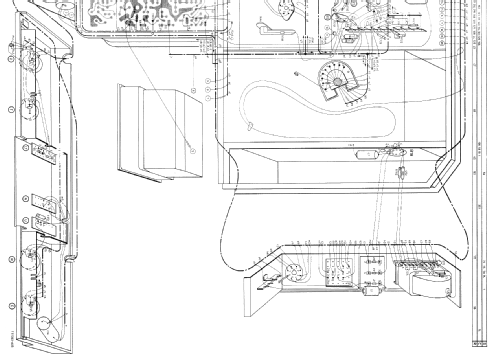

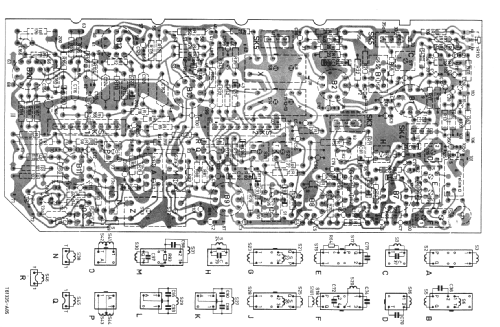

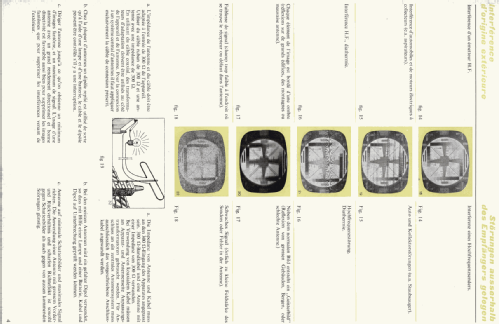

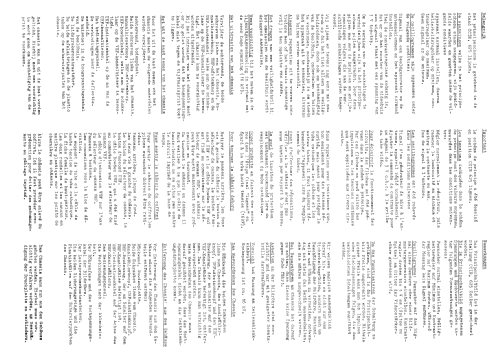

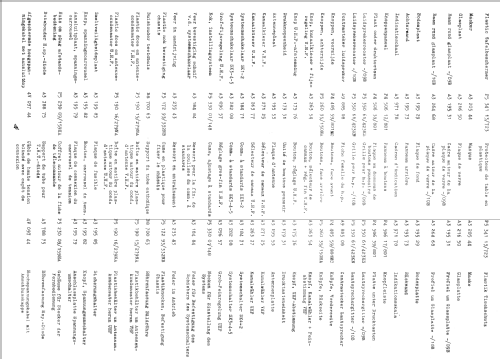

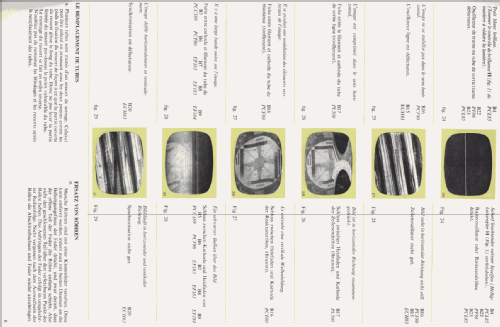

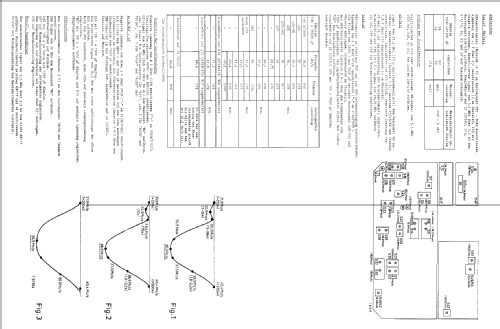

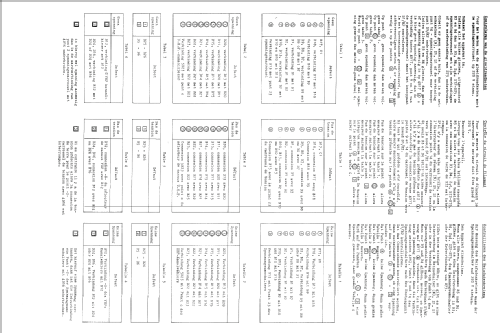

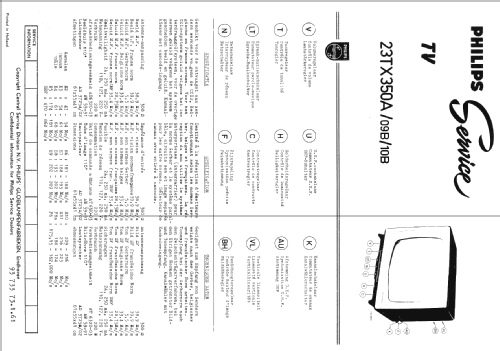

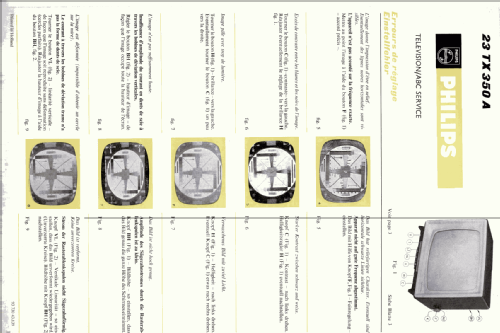

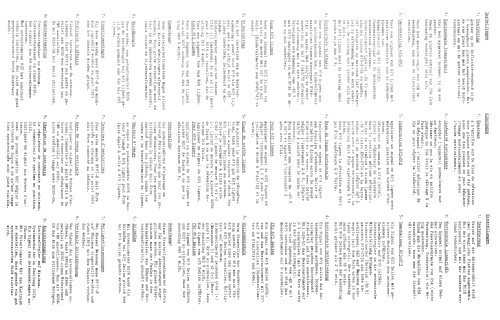

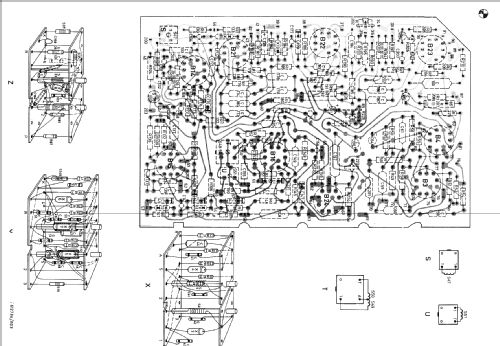

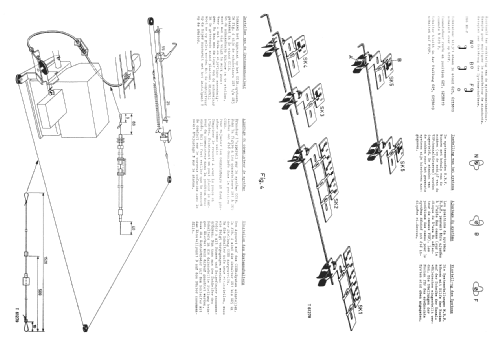

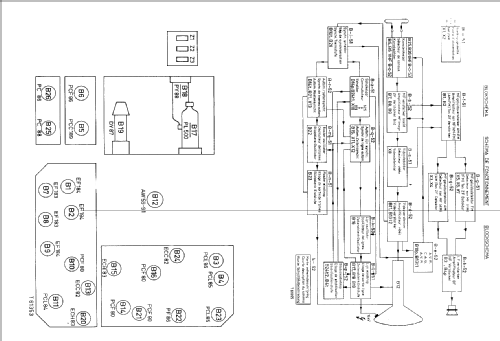

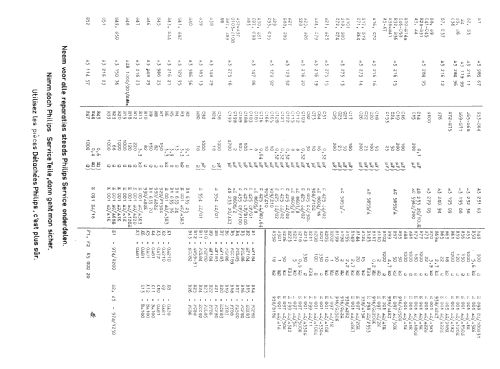

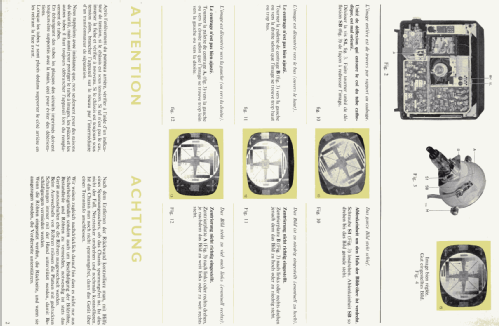

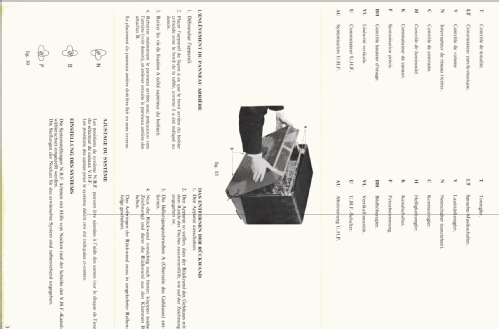

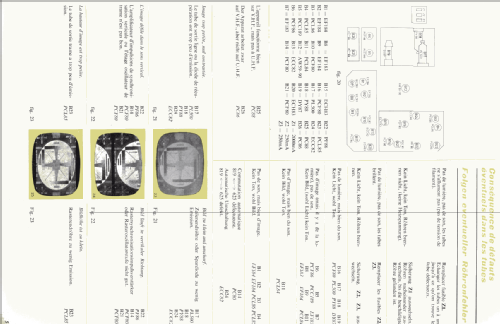

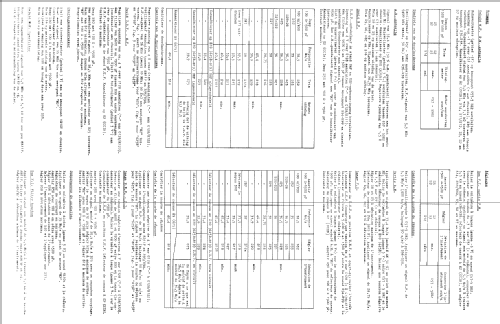

• Service Manual

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
