758U-01

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1946
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 308489

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common); ZF/IF 452 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • AC/DC-set / 110; 125; 200; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 758U-01 - Philips; Eindhoven tubes
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 520 x 335 x 230 mm / 20.5 x 13.2 x 9.1 inch
  • Notes

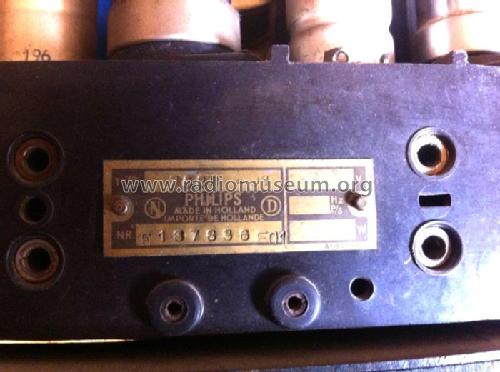

  • EE: Die Buchstaben N und D im Kreis auf dem Typenschild weisen nur bedingt auf ein Zielland hin. Bitte auch die Skala vergleichen.  Wenn wir mal genügend Skalen im Vollformat zeigen können, kann das zu einem interessanten Artikel führen, den wir dann mit den Modellen verlinken.

    Die beiden buchstaben im Kreis sind ein Qualitäts/Sicherheits-Hinweis für das entsprechende Land. Hier entweder Norwegen, und/oder Dänemark oder ganz Skandinavien. Siehe mehr darüber in diesem Text.

    Nahezu alle in Holland oder Belgien gebauten Geräte waren für den Export bestimmt, weshalb wir keinen speziellen Hinweis eintragen. Das "E" vor der Seriennummer weist auf die Fabrikation in Eindhoven (NL) hin.

  • Net weight (2.2 lb = 1 kg)
  • 8.5 kg / 18 lb 11.6 oz (18.722 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Wolfgang Bauer. See "Data change" for further contributors.
