845A -32 -032 mit EBL21
Philips Radios - Deutschland
- Country
- Germany
- Manufacturer / Brand
- Philips Radios - Deutschland
- Year
- 1942–1944
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 7124
-
- Brand: Deutsche Philips-Ges.

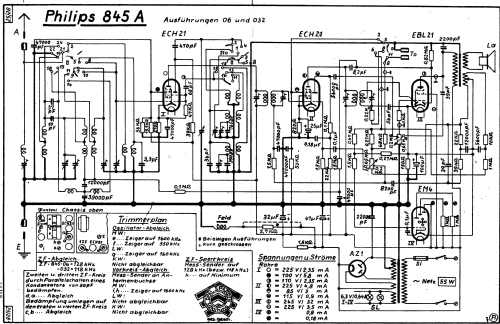

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 118 kHz
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110-245 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: 845A -32 -032 [mit EBL21] - Philips Radios - Deutschland
- Dimensions (WHD)
- 570 x 325 x 235 mm / 22.4 x 12.8 x 9.3 inch
- Notes
-
Klappskala
- Net weight (2.2 lb = 1 kg)
- 11 kg / 24 lb 3.7 oz (24.229 lb)
- Source of data
- Radiokatalog Band 1, Ernst Erb
- Literature/Schematics (1)
- Lange / Nowisch, "Empfängerschaltungen der Radioindustrie"
- Other Models
-
Here you find 2543 models, 2255 with images and 1564 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips Radios - Deutschland
Forum contributions about this model: Philips Radios -: 845A -32 -032
Threads: 1 | Posts: 2
Liebe Sammlerkollegen im Radiomuseum,
Ich möchte mich als neues Mitglied rege am Museum beteiligen. Bei der Durchsicht des Museums sind mir bei den Modellen Philips 845 A die Varianten (Ausführung X) und (Ausführung 00) aufgefallen. In meinen Unterlagen findet sich eine weitere Variante (Ausführung 06 bzw. 32). Wesentlicher Unterschied zur Ausführung 00 liegt in der zusätzlichen Feldwicklung, die vom Mittelabgriff der Anodenspannungswicklung in Reihe mit einem 2,7kOhm Widerstand zur Kathode der AZ1 führt. Es ist in den Unterlagen angemerkt, dass dieser Widerstand bei einigen Ausführungen auch kurzgeschlossen sein kann. Die Röhrenbestückung ist mit der Ausführung 00 identisch. Nach meiner Meinung wurde hier offenbar kein Lautsprecher mit Permanentmagnet benutzt. Ist dieses Modell noch nicht gelistet? Oder habe ich es nur übersehen? Bei Interesse werde ich gerne Modell mit Schaltplan anlegen.
Viele Grüße
Rainer Tutte
Ich möchte mich als neues Mitglied rege am Museum beteiligen. Bei der Durchsicht des Museums sind mir bei den Modellen Philips 845 A die Varianten (Ausführung X) und (Ausführung 00) aufgefallen. In meinen Unterlagen findet sich eine weitere Variante (Ausführung 06 bzw. 32). Wesentlicher Unterschied zur Ausführung 00 liegt in der zusätzlichen Feldwicklung, die vom Mittelabgriff der Anodenspannungswicklung in Reihe mit einem 2,7kOhm Widerstand zur Kathode der AZ1 führt. Es ist in den Unterlagen angemerkt, dass dieser Widerstand bei einigen Ausführungen auch kurzgeschlossen sein kann. Die Röhrenbestückung ist mit der Ausführung 00 identisch. Nach meiner Meinung wurde hier offenbar kein Lautsprecher mit Permanentmagnet benutzt. Ist dieses Modell noch nicht gelistet? Oder habe ich es nur übersehen? Bei Interesse werde ich gerne Modell mit Schaltplan anlegen.
Viele Grüße
Rainer Tutte
Rainer Tutte, 13.Jan.08
