Agnano I 24 T 710 -00

Philips Italy; Milano (MI)

Data
Forum
Pictures
Collections

  • Year
  • 1970 ??
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 352522

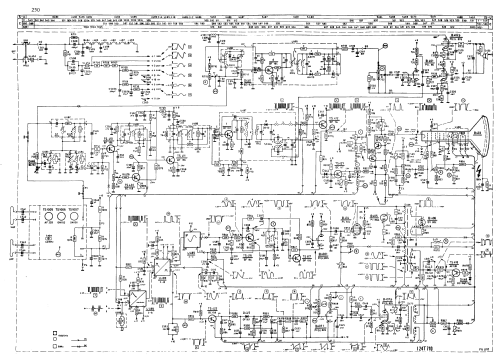

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • 16
  • Main principle
  • Superhet with RF-stage
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • from Radiomuseum.org
  • Model: Agnano I 24 T 710 -00 - Philips Italy; Milano MI
  • Shape
  • Tablemodel, low profile (big size).
  • Notes

  • Televisore in bianco/nero con VHF e UHF, circuito ibrido Transistor/Valvole. L'unica indicazione del cinescopio è ricavabile dal disegno, schermo piatto.
    Adatto a ricevere le emittenti che funzionano secondo le norme C.C.I.R.
    Altoparlante ad alta impedenza, 800 Ω, senza trasformatore di uscita, collegato direttamente alla seconda griglia della finale audio.

    16 transistor, 1 IC, 1 diodo varicap, 14 diodi ed 1 diodo raddrizzatore, tutti elencati uno per tipo.
    Dei 2 transistor mancanti, ON151 ed ON152 esiste un'unica indicazione per l'ON151: Germanium PNP sostituibile con l'AF139. dell'ON152 non si trova alcunchè.

  • Mentioned in
  • -- Schematic (Schemario TV Philips Service, Edizioni CELI 1972.)
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
