B6X52AT /01 /03

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1965/1966
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 29767

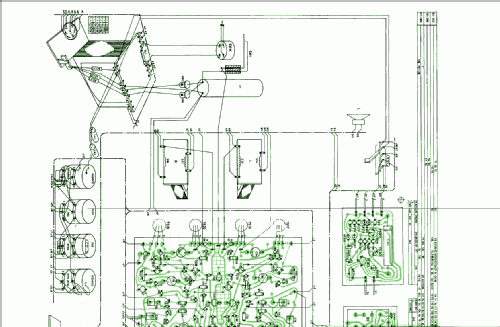

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 28
  • Main principle
  • Superheterodyne (common); ZF/IF 452/10700 kHz; 5 AF stage(s)
  • Tuned circuits
  • 7 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 145; 165; 220; 245 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: B6X52AT /01 /03 - Philips; Eindhoven tubes
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 704 x 249 x 125 mm / 27.7 x 9.8 x 4.9 inch
  • Notes

  •

    Cabinet versions: /01 = teak; /03 = macoré.

    AM radio with built-in ferroceptor:
    • LW: 150 - 400 kHz.
    • BC: 517 - 1622 kHz.
    • SW: 5,9 - 18,2 MHz.
    FM stereo radio with dipole antenna input: 87,5 - 108 MHz (tuner module 4822 118 00237).

    Amplifier: 2 x 2 W in 25 Ohm (Oval loudspeakers AD3576HM).

    Dial lamps: 2 x 8024D (6.3V / 300mA) and 1 x 7121D (6V / 50mA).
  • Net weight (2.2 lb = 1 kg)
  • 7.2 kg / 15 lb 13.7 oz (15.859 lb)
  • Source of data
  • -- Original-techn. papers.
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Iven Müller. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips; Eindhoven: B6X52AT /01 /03

Threads: 1 | Posts: 2

UKW funktioniert nur halb. Ich habe schlechte Kontakte in den Schiebeschaltern in Verdacht, aber bei diesen Dingern habe ich gelernt, grösste Vorsicht walten zu lassen. Ich löte aber sicherheitshalber alle Lötpunkte nach. Es ändert sich nichts. Bei einer Kontrolle mit dem Finger stellt sich heraus, dass UKW nach TS401 (Antennensignal-Verstärker) plötzlich 'heiss' ist, statt nur lau wie an der Antenne selber. Der Eingangstransistor ist ein AF102, der zu Zinnfasern neigt... Also mit zwei feinen Schnittchen auf der Platine 'shield' abgehängt, und der UKW-Empfang blüht vor meinen Augen geradezu auf.

Bruce Cohen, 07.Aug.15
