• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1954/1955

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 111900

• • Brand: Deutsche Philips-Ges.

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 13

• Valves / Tubes
• EF80 EC92 EF85 ECH81 EM34 EF41 EBF80 EB41 ECC40 EL84 EL84 EZ80 EZ80

• Main principle
• Superhet with RF-stage; ZF/IF 468/10700 kHz; 2 AF stage(s)

• Wave bands
• Broadcast, Long Wave, more than 2 x SW plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 145; 200; 220; 240 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: BD733A-16 - Philips Radios - Deutschland

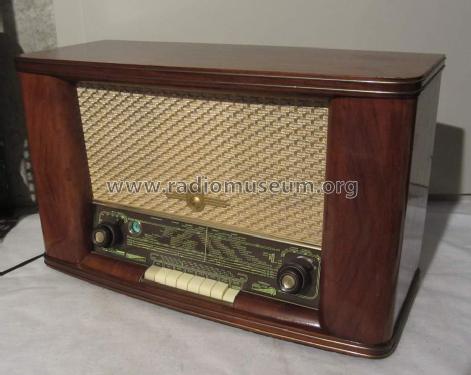

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 670 x 410 x 280 mm / 26.4 x 16.1 x 11 inch

• Notes

• Philips BD733A-16 ist für den Export in die Schweiz gefertigt. Siehe auch die Modelle Uranus BD733A und BD733A-02 für den deutschen Markt.

  KW-Bereiche: 16,65...27,3 m; 30,6...50,8 m; 50...96,8 m. MW-Ortssendertaste.
  HF-Vorstufe nur wirksam für die drehbare Ferritantenne, also nur auf MW und LW. Bandbreite schaltbar "schmal", "mittel", "breit". 2 Lautsprecher permanentdynamisch, Typ 9770M.

• Net weight (2.2 lb = 1 kg)
• 18 kg / 39 lb 10.4 oz (39.648 lb)

• Mentioned in

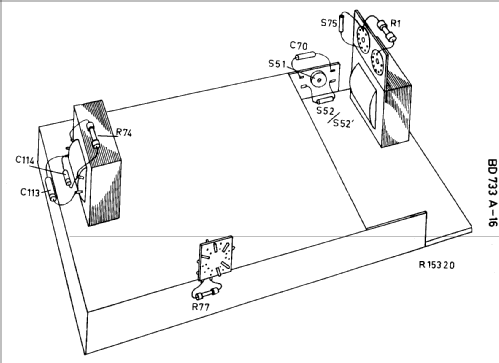

• -- Original-techn. papers.

• Literature/Schematics (1)
• -- Original prospect or advert

• Author
• Model page created by Marc Gianella. See "Data change" for further contributors.
