BIN186U

Philips Ralin Indonesia

Data
Forum
Pictures
Collections

  • Year
  • 1949 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 313741

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superhet with RF-stage; ZF/IF 452 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Short Wave (SW only)
  • Power type and voltage
  • AC/DC-set / 125 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: BIN186U - Philips Ralin Indonesia
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 250 x 170 x 150 mm / 9.8 x 6.7 x 5.9 inch
  • Notes

  • Range: SW 30 ... 135 m (9.8 ... 2.3 MHz)

  • Net weight (2.2 lb = 1 kg)
  • 2.7 kg / 5 lb 15.2 oz (5.947 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Literature/Schematics (2)
  • -- Original-techn. papers.
  • Author
  • Model page created by Ulrich Zimmermann. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips Ralin: BIN186U

Threads: 2 | Posts: 18

Guten Tag.

Ich kann die Ursache für die unten beschriebenen Fehler nicht finden.

Der "BIN.186U" wurde 1949 in Indonesien von Philips gefertigt bzw. zusammengebaut.

Das Gerät empfängt nur Kurzwelle (2,3 bis 9,8 MHz)

Als Vorlage zum Zusammenbau und zur Abstimmung gibt es genaue Zeichnungen und Anweisungen.

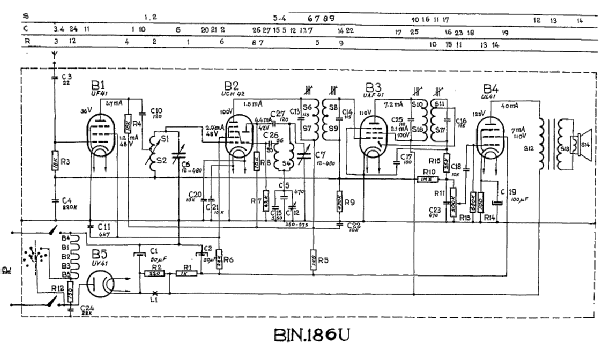

(siehe beim Gerät hier und den hier gezeigten Original-Schaltplan)

Nach dem Auswechseln der Elkos, einiger Kondensatoren und Widerstände hatte das Gerät gute Empfindlichkeit und gute Verstärkung.

Ich nehme an, dass das Gerät für den täglichen Gebrauch bestimmt war.

Trotz aller sorgfältigster Abstimmung ist es mir aber nicht gelungen folgende Fehler zu beseitigen:

1. Die Frequenzen werden nicht auf der richtigen Stelle der Skala empfangen (auch nicht ungefähr).

2. Die Frequenzen werden mehrmals auf der Skala mit guter Lautstärke empfangen.

Beispiel: Ö1 International, nur eine Sendefrequenz: 6.155 kHz,
auf der Skala auf etwa

ca. 7 200 kHz, mäßig lauter Empfang

ca. 3 200 kHz, sehr lauter Empfang

ca. 2 700 kHz, lauter Empfang


Ich habe bei meiner Suche nach Fehlern zwei alte (!), falsche Lötverbindungen gefunden.

Die Korrektur nach dem Schaltplan hat in den beiden Frage-Punkten 1. Und 2. keine Änderung gebracht.

Im Moment weiß ich nicht wo ich weitersuchen soll.

Falls Sie eine Idee haben, ich freue mich über jede Anregung.


MfG
U. Zimmermann







Ulrich Zimmermann, 19.Sep.20

Weitere Posts (11) zu diesem Thema.

Ich suche den Schaltplan zu einem in Indonesien gebauten Radio:

Philips BIN 186 U

Das Gerät ist laut aufgeklebten Zettel mit diesen Röhren bestückt:

UCH 42, UF 41, UAF 41, UL 41, UY 41.

Falls ein Mitglied mir einen Hinweis geben kann, welche andere Stelle ich anschreiben kann, könnte das sehr hilfreich sein.

Ulrich Zimmermann, 23.Nov.17

Weitere Posts (7) zu diesem Thema.
