Bolero 39 471A -30

• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1938/1939

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 7289

• • Brand: Deutsche Philips-Ges.

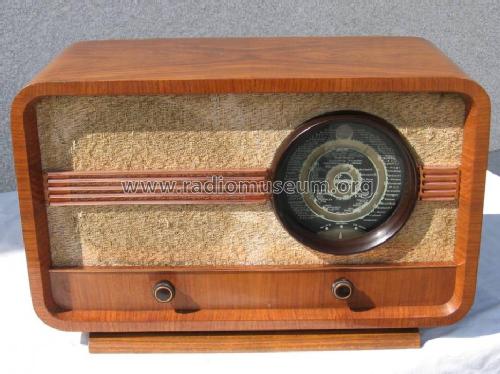

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• EK2 EF9 EBL1 AZ1 EM1

• Main principle
• Superheterodyne (common); ZF/IF 128 kHz

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Bolero 39 471A -30 - Philips Radios - Deutschland

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 510 x 320 x 240 mm / 20.1 x 12.6 x 9.4 inch

• Notes

• Ein identisches Chassis wird im Modell Korona 80A (Polen) verwendet.

  Es ist derzeit unklar ob dieses Modell in Deutschland hergestellt oder nur importiert wurde. Da es in den Schaltungssammlungen Lange + Schenk erwähnt ist bleibt Bolero 39 471A-30 Philips Deutschland zugeordnet bis neue Erkenntnisse vorliegen.

• Net weight (2.2 lb = 1 kg)
• 12 kg / 26 lb 6.9 oz (26.432 lb)

• Price in first year of sale
• 220.00 RM

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange + Schenk

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
