• Paese
• Olanda

• Produttore / Marca
• Philips; Eindhoven (tubes international!); Miniwatt

• Anno
• 1953/1954

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 29798

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• UCH42 UF41 UBC41 UL41 UY41

• Principio generale
• Supereterodina (in generale); ZF/IF 452 kHz; 2 Stadi BF; Modello per l'esportazione

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde corte (solamente OC)

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 110-127 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 11 cm = 4.3 inch

• Materiali
• Bachelite

• Radiomuseum.org

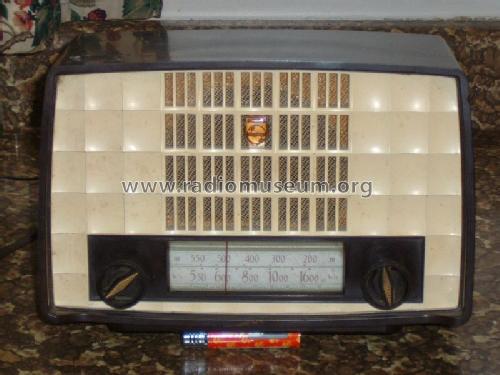

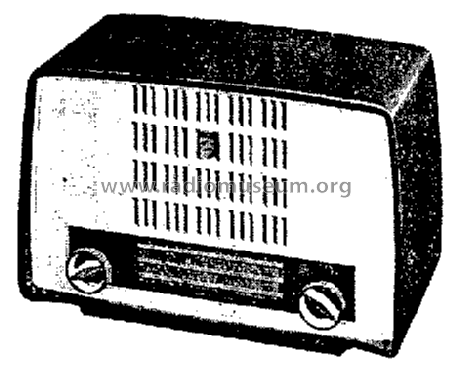

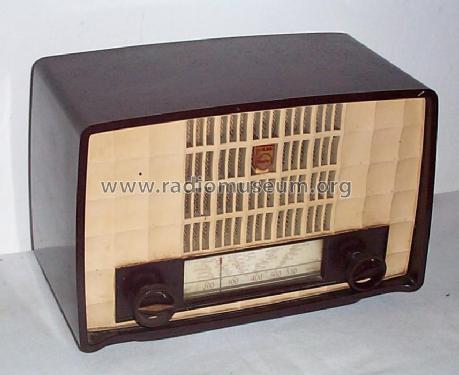

• Modello: BX135U /73 /83 - Philips; Eindhoven tubes

• Forma
• Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).

• Dimensioni (LxAxP)
• 260 x 170 x 135 mm / 10.2 x 6.7 x 5.3 inch

• Annotazioni
• AM radio for external antenna: only shortwave: 4,8 - 18,75 MHz.

  Loudspeaker: 9742X (5Ω).

  Dial lamp: 8034D (E10, 10V/200mA).

  These versions /73 and /83 lack the resistances for adapting to a 220V mains and they have a different dial lamp.
  The difference between version /73 and /83 is not known for sure but it may be the tuning scale.

• Peso netto
• 2.2 kg / 4 lb 13.5 oz (4.846 lb)

• Fonte esterna dei dati
• Erb

• Letteratura / Schemi (1)
• -- Original-techn. papers.
