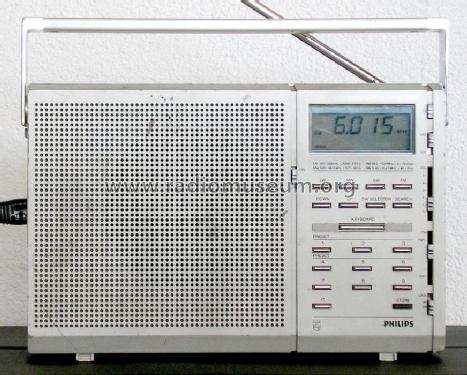

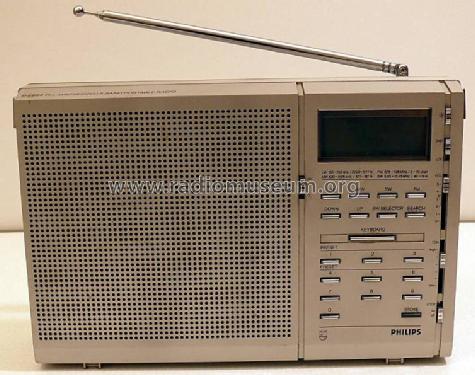

D 2924

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1981
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 74712

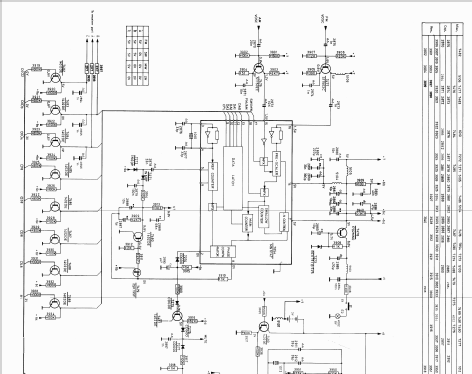

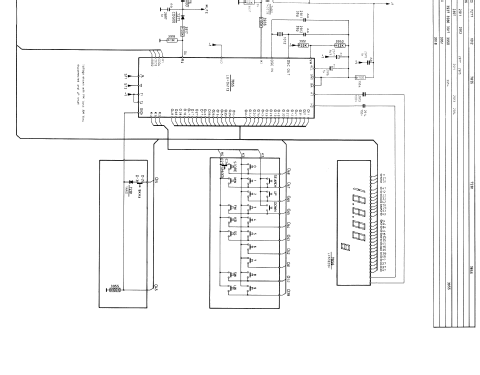

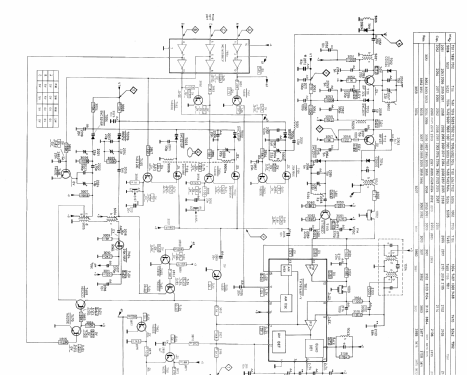

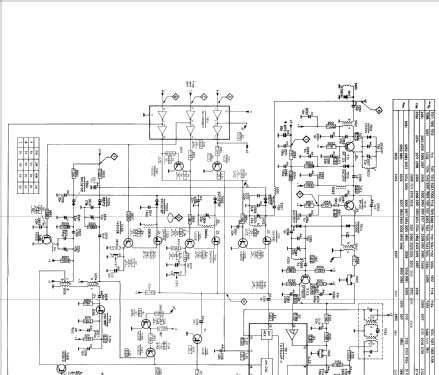

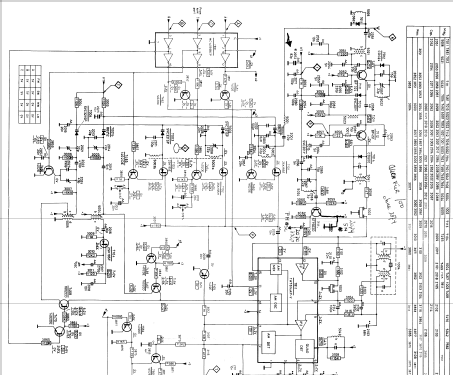

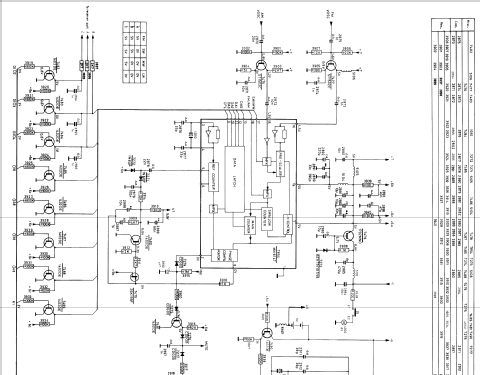

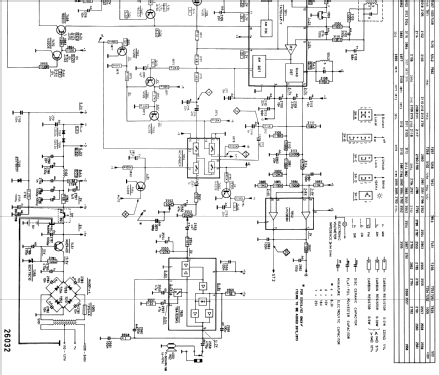

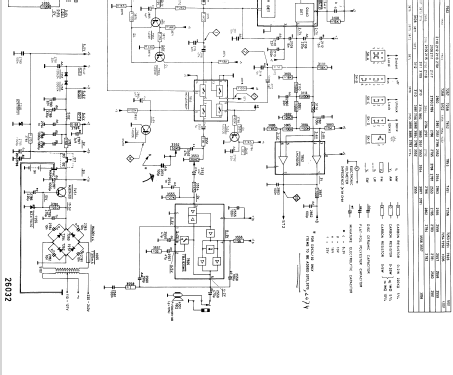

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • PLL, Phase-locked loop
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Line / Batteries (any type) / 110-220;8 x 1.5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Power out
  • 0.8 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: D 2924 - Philips; Eindhoven tubes
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 245 x 195 x 60 mm / 9.6 x 7.7 x 2.4 inch
  • Notes

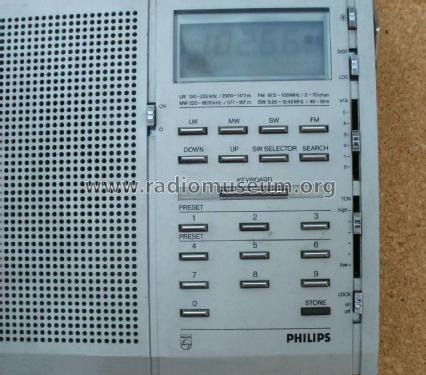

  • coverage 150-255, 520-1605, 5950-15450 kHz plus FM; digital frequency readout, frequency keypad entry, 6 memories. In USA sold under Magnavox-label.
  • Net weight (2.2 lb = 1 kg)
  • 1.1 kg / 2 lb 6.8 oz (2.423 lb)
  • Price in first year of sale
  • 150.00 $
  • Author
  • Model page created by Martin Bösch. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips; Eindhoven: D 2924

Threads: 1 | Posts: 2

Ich erhielt ein Philips D2924 Radio zur "Reparatur". Angeblich keine Funktion (mit Netzanschluß). Mit einem vollständigen Satz Batterien funktioniert das Gerät jedoch einwandfrei. Es sind zwei Sätze Batterien erforderlich: 6 Stück AA für den "Leistungsteil" und 2 Stück AA für den Tuner. Ohne die Tunerbatterien (auf der Rückseite "µComputer" genannt) funktioniert das Gerät aber auch MIT Netzanschluß NICHT. Die im Netz verfügbaren Schaltpläne zeigen eine Schaltung die beim Einstecken der Netzleitung die 6 AA Batterien abschalten. Von einer separaten Versorgung des Tuners ist nichts zu sehen. Die DC des Netzteils sind 9,1 Volt, passend zu den 6 AA. Es ist nirgends ein Spannungsregler o.ä. zu finden, der daraus 3 Volt für den Tuner machen würde. Ich habe daher den Verdacht, daß dieses Gerät IMMER die "Stützbatterien" für den PLL Tuner benötigt, AUCH im Netzbetrieb. Leider kann ich keine Betriebsanleitung finden die diese Vermutung bestätigen würde.

Kann das jemand von den Eigentümern bestätigen?

Thomas Rösner, 10.Aug.23

Weitere Posts (2) zu diesem Thema.
