• Country
• Belgium

• Manufacturer / Brand
• Philips Belgium (Belgien)

• Year
• 1987 ?

• Category
• Power supply/conditioner or battery or charger

• Radiomuseum.org ID
• 337056

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 18

• Semiconductors
• TCA280 TCA220 CNY42 µA741 2N3055 BD675 BD138 BD137 BC557 BC547 BSX20 BTX18 BTW47 BYX99 BYX10

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 240 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

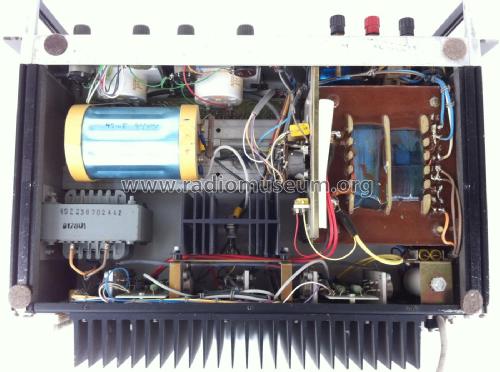

• Model: DC Power Supply PE 1642 - Philips Belgium Belgien

• Shape
• Rack

• Dimensions (WHD)
• 444 x 132 x 315 mm / 17.5 x 5.2 x 12.4 inch

• Notes

• Die äußerlich baugleichen Gleichspannungs - Netzgeräte der Modellreihe PE164x wurden in 4 Ausführungen geliefert:

  PE 1642 ⇒ U_out = 0 - 20 V, I_out = 0 - 20 A

  PE 1644 ⇒ U_out = 0 - 40 V, I_out = 0 - 10 A

  PE 1646 ⇒ U_out = 0 - 75 V, I_out = 0 - 6 A

  PE 1648 ⇒ U_out = 0 - 150 V, I_out = 0 - 3 A

  Die vollständigen technischen Daten der Modellreihe sind aus der für das Modell PE1646 hochgeladenen Bedienungsanleitung ersichtlich.



• Net weight (2.2 lb = 1 kg)
• 21 kg / 46 lb 4.1 oz (46.256 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Harald Giese. See "Data change" for further contributors.
