• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1956 ?

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 161215

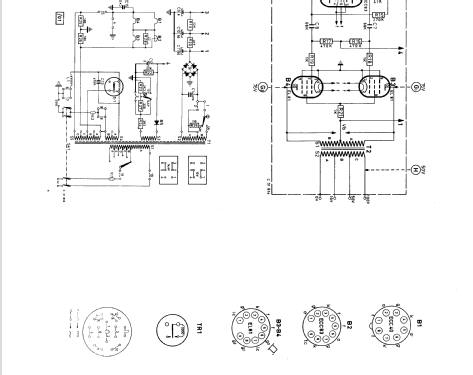

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECC40 ECC83 EL81 EL81

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / AC 110; 125; 145; 200; 220; 245 / DC 12 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 18 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: EL6611/01 - Philips; Eindhoven tubes

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 300 x 165 x 240 mm / 11.8 x 6.5 x 9.4 inch

• Notes
• 18 watt versterker voor wisselspanning en accuvoeding. Geschickt voor mobiele installaties, b.v. voor geluidswagens. Opvallend laag stromverbruik. Bestand tegen trillen en schocken. Afzonderlijk regelbare ingangskanalen voor microfoon en voor grammofoon of radio. Mengmogelijkheid. Filter voor de hooge tonen.
  Uitgangsspanningen: 110-50 en 10 V
  Frequentiekarakteristiek: 100-10000 Hz
  Verbruik bij netvoeding zonder signaal: 42 W
  Gemiddeld met muziek: 47 W
  Opgenomen stroom bij accuvoeding: 12V, 3,5-4 A
  Netfrequentie: 40-1000 Hz.

• Net weight (2.2 lb = 1 kg)
• 8.250 kg / 18 lb 2.7 oz (18.172 lb)

• Price in first year of sale
• 495.00 HFL

• Source of data

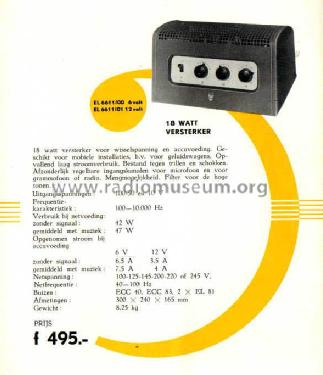

• -- Original prospect or advert

• Author
• Model page created by Bernhard Nagel. See "Data change" for further contributors.
