• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1949 ?

• Category
• Car Radio, perhaps also + sound player/recorder

• Radiomuseum.org ID
• 302747

• • Brand: Deutsche Philips-Ges.

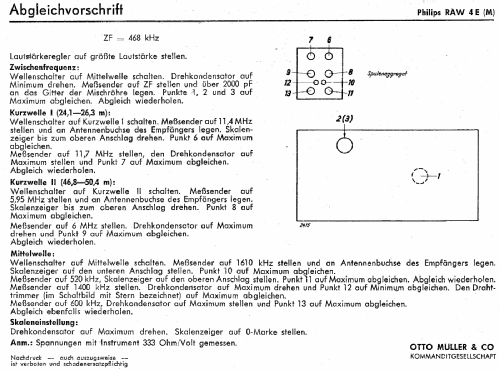

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECH4 ECH4 EBL1 EZ2

• Number of Transistors

• Semiconductors
• 32/1NT6

• Main principle
• Superheterodyne (common); ZF/IF 468 kHz

• Tuned circuits
• 5 AM circuit(s)

• Wave bands
• Broadcast plus 2 Short Wave bands.

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / 110; 220 / 6 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Power out
• 2 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Elomar RAW4E [Ausführung M] - Philips Radios - Deutschland

• Dimensions (WHD)
• 225 x 180 x 180 mm / 8.9 x 7.1 x 7.1 inch

• Notes

• Abweichend vom Modell Elomar RAW4E zeigt Philips die Variante RAW4E Ausführung M mit kleinen technischen Änderungen im Spulensatz des Empfangsteils. Wellenbereiche, Gerätetechnik und Funktion der Baugruppen sind ansonsten identisch.

  Die Unterschiede betreffen die Beschaltung der Vorkreis- und Oszillatorspulen mit Trimmern und Festkondensatoren. Daher sind auch die Abgleichpläne beider Versionen unterschiedlich.

• Net weight (2.2 lb = 1 kg)
• 6.5 kg / 14 lb 5.1 oz (14.317 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Jürgen Küting. See "Data change" for further contributors.
