Fernseh-Philetta 11TD522A Ch= B2
Philips Radios - Deutschland
- Country
- Germany
- Manufacturer / Brand
- Philips Radios - Deutschland
- Year
- 1965/1966
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 111748
-
- Brand: Deutsche Philips-Ges.

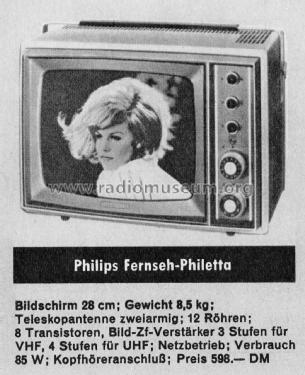

Funktechnik 23. 1965
Funktechnik 23. 1965
Funktechnik 23. 1965
Funktechnik 18. 1965
Funktechnik 18. 1965

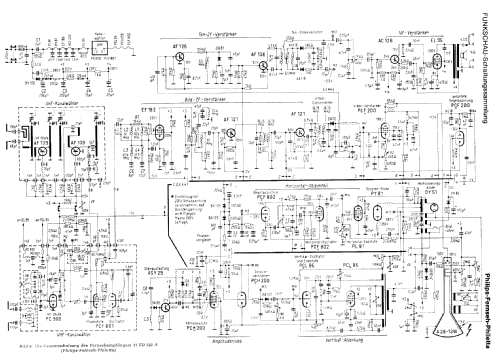

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 12
- Number of Transistors
- 8
- Main principle
- Superheterodyne (common); ZF/IF 38900 kHz
- Wave bands
- VHF incl. FM and/or UHF (see notes for details)
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Fernseh-Philetta 11TD522A Ch= B2 - Philips Radios - Deutschland
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 390 x 290 x 280 mm / 15.4 x 11.4 x 11 inch
- Notes
-

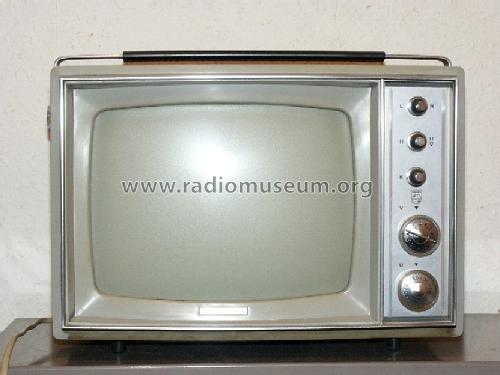

Die Fernseh-Philetta 11TD522A zeigt VHF und UHF und hat eine drehbare Teleskop-Dipolantenne.
VHF Kanalwähler typ 3112-108-50040 (AT-7650)
UHF Kanalwähler typ A3-687-70 (AT-6380)
- Net weight (2.2 lb = 1 kg)
- 8.5 kg / 18 lb 11.6 oz (18.722 lb)
- Source of data
- Handbuch VDRG 1965/1966
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Bernd P. Kieck. See "Data change" for further contributors.
- Other Models
-
Here you find 2542 models, 2254 with images and 1564 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips Radios - Deutschland
Collections
The model Fernseh-Philetta is part of the collections of the following members.
Forum contributions about this model: Philips Radios -: Fernseh-Philetta 11TD522A Ch= B2
Threads: 2 | Posts: 4
Guten Tag, Herr Bauer,
Für Ihren Beitrag danke ich. Es ist einige Zeit vergangen, denn ich habe keine Erfahrung und damit Schwierigkeiten mit dem System des Radiomuseums.
Im Internet konnte ich keine weiterführenden Informationen finden, ich liefere also noch einige Bilder von meinem Gerät 11TD525A/00.
Soll dieses Gerät wirklich als neues Modell angelegt werden? Bis auf die Typbezeichnung kann ich keine Unterschiede zwischen 11TD525A/00 und 11TD522A erkennen. Spielt vielleicht der Zusatz "automatic" zur Bezeichnung "Fernseh-Philetta" eine Rolle ? (s. Bild von der Rückseite). Ohne Bestätigung wage ich es nicht, das Modell einzubringen.
Freundliche Grüsse
Hans-Jörg Borowicz
Es folgen fünf Bilder.
Frontseite mit der Wiedergabe eines Signals aus dem Bildmustergenerator
Rückseite
Innenansicht
Bestückungsanzeige
Typenschild
Hans-Jörg Borowicz † Aug. 2013, 21.Aug.11
Guten Tag,
im Radiomuseum finde ich die Fernseh-Philetta 11TD522A. Ich besitze eine Fernseh-Philetta 11TD525A/00, sie sieht genau so aus und hat die gleiche Rö-/Halbleiterbestückung.
Kann mir jemand den Unterschied nennen?
Freundliche Grüße
Jörg Borowicz
Hans-Jörg Borowicz † Aug. 2013, 01.Aug.11
