Fleurette L1W62T
Philips Radios - Deutschland
- Country
- Germany
- Manufacturer / Brand
- Philips Radios - Deutschland
- Year
- 1965/1966
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 6993
-
- Brand: Deutsche Philips-Ges.
Q: Philips Service-Unterlagen

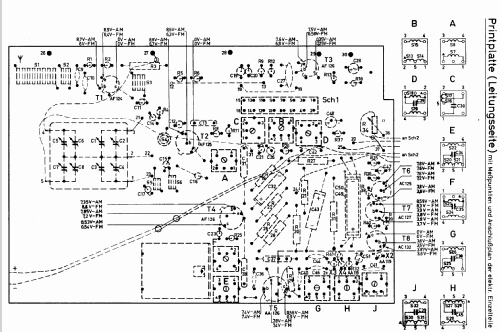

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 8
- Main principle
- Superheterodyne (common); ZF/IF 460/6750 kHz
- Tuned circuits
- 5 AM circuit(s) 8 FM circuit(s)
- Wave bands
- Broadcast, Long Wave and FM or UHF.
- Power type and voltage
- Dry Batteries / 6 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
- Power out
- 0.07 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Fleurette L1W62T - Philips Radios - Deutschland
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 150 x 91 x 33 mm / 5.9 x 3.6 x 1.3 inch
- Notes
-
3 Ausführungen: grau, rot und blau.
- Net weight (2.2 lb = 1 kg)
- 0.3 kg / 0 lb 10.6 oz (0.661 lb)
- Source of data
- Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb

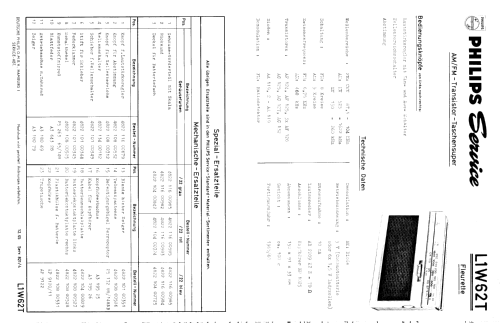

- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 2544 models, 2256 with images and 1566 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips Radios - Deutschland
Forum contributions about this model: Philips Radios -: Fleurette L1W62T
Threads: 2 | Posts: 2

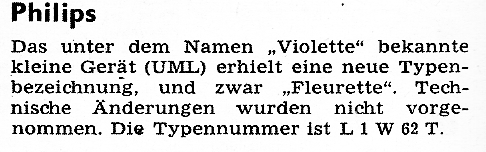

Hier die amtl. Mitteilung von Philips über die Namensänderung aus Funktechnik 3/66.
Attachments
- Fleurette (57 KB)
Egon Strampe, 26.Sep.08
Hallo Radio-Interessierte,
zu dem hier vorgestellten Philips Taschenradio Modell L1W62T gibt es anscheinend noch die Modellvariante 22RL162, die sich nur durch die Modellnummer oder das Fertigungs-Jahr unterscheidet. Oder hat jemand noch andere Informationen dazu?
Nach meinen Service-Unterlagen der Fleurette L1W62T stimmen Aussehen und Schaltung überein, so dass ich keinen Unterschied feststellen kann.
Ich denke, die Service-Unterlagen habe ich demnächst so weit, dass ich sie hier einstellen kann. Viele Grüße aus München und viel Spaß damit.
Thomas F. Drescher, 25.Jan.04
