• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1958 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 353079

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• EC81 EC81 EC81 ECC81 EAA91 ECL82 PY82 8008N_lamp

• Number of Transistors

• Semiconductors
• OA70

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt

• Material
• Metal case

• from Radiomuseum.org

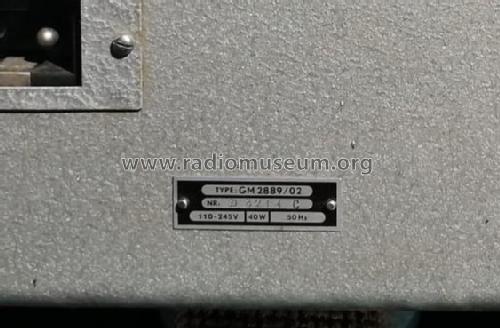

• Model: FM/AM Mess-Generator GM2889 /02 - Philips; Eindhoven tubes

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 440 x 330 x 240 mm / 17.3 x 13 x 9.4 inch

• Notes

• Der FM/AM Messgenerator GM2889 /02 dient zur Sichtbarmachung der Durchlasskurven und Diskriminatorkennlinien von UKW- und Fernsehempfängern auf einem Oszillographen sowie für Abgleicharbeiten.

  Hauptoszillator durchgehend von 5-255 MHz; Modulation FM, AM oder FM+AM gleichzeitig; Eichoszillator für Steckquarze von 0,2-15 MHz; Frequenzmodulation des Hauptoszillators mit 50 Hz oder 400 Hz.

  Siehe auch Vorgänger GM2889 sowie GM2889 /01 mit leicht abweichenden Röhrenbestückungen, jedoch gleichen Grunddaten.

• Mentioned in
• - - Manufacturers Literature (FM/AM Messgenerator Gebrauchsanweisung)
