Jupiter 52 BD621A

Philips Radios - Deutschland

Data
Forum
Pictures
Collections

  • Year
  • 1952/1953
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 7070
    • Brand: Deutsche Philips-Ges.

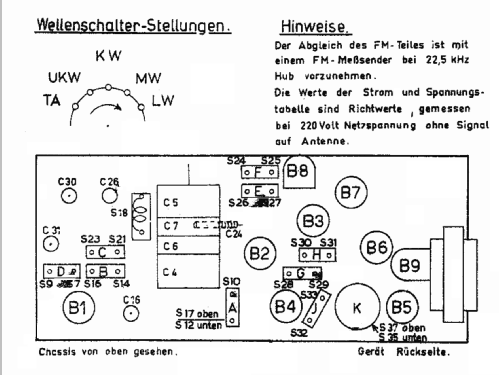

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 465/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Jupiter 52 BD621A - Philips Radios - Deutschland
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 580 x 380 x 240 mm / 22.8 x 15 x 9.4 inch
  • Notes
  • abgeschirmte Rückwand.
  • Net weight (2.2 lb = 1 kg)
  • 10.2 kg / 22 lb 7.5 oz (22.467 lb)
  • Price in first year of sale
  • 298.00 DM

 Collections | Museums | Literature

Collections

The model Jupiter 52 is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips Radios -: Jupiter 52 BD621A

Threads: 2 | Posts: 4

Ich bin derzeit beim Restaurieren obigen Gerätes; der UKW-Teil funktioniert für ein Rimlock-Gerät bestens, auch sonst ist der UKW-Empfang durchaus herzeigbar, nur der gesamte AM-Teil lässt zu wünschen übrig, obwohl sich für mich kein (Bauteile-)Fehler finden lässt. In allen AM-Bereichen ist trotz einigermaßen brauchbarer Empfangsleistung keine Anzeige an der EM 34 erkennbar, obwohl alle dafür in Frage kommenden Widerstände in Ordnung sind und auf UKW volle Aussteuerung erfolgt. Das Herausziehen der EB41 im Betrieb bringt keine Änderung (auf AM), am Diodenpin der EAF 42 lassen sich max. -2V bei voller AM-Aussteuerung messen.
Wer kennt dieses Gerät, ist dies eine gerätespezifische Marotte und was könnte da die Ursache sein?
Mit bestem Dank im Voraus und besten Sammlergrüssen
rb

Rudolf Bengesser, 29.Mar.05

Weitere Posts (3) zu diesem Thema.

Lt. Schaltplan und Abgleichanleitung existiert eine Variante mit AZ1 statt AZ41 (Deutsches Pendant zum holländischen BX524A, Nachfolger BX634A). Die Gittervorwiderstände zur EM34 sind mit insgesamt ca. 7 MOhm für eine ordentliche Feldstärkeanzeige zu hoch, eine Reduktion auf 2x 50 kOhm brachte eine deutliche Verbesserung, zudem einen Zuwachs bei Empfangsleistung und Lautstärke; diese Erfahrung konnte auch bereits bei anderen Geräten (ohne Nachteile) gemacht werden! Mit zu neueren Geräten (Novalröhren) gleichen Vorwiderstandswerten ist die Feldstärkeanzeige im UKW-Bereich auch bei Rimlockempfängern (mit Vorstufe EF 42) offenbar annähernd gleich; ich konnte hier kaum Unterschiede feststellen.

Rudolf Bengesser, 13.Oct.04

Weitere Posts (1) zu diesem Thema.
