• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1955–1957

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 20341

• • Brand: Deutsche Philips-Ges.

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• ECC85 ECH81 EBF80 EF89 EM80 EABC80 EL84 EZ80

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Changer (Record changer)

• Power type and voltage
• Alternating Current supply (AC) / 110-220 Volt

• Loudspeaker
• 3 Loudspeakers

• Power out
• 5.5 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

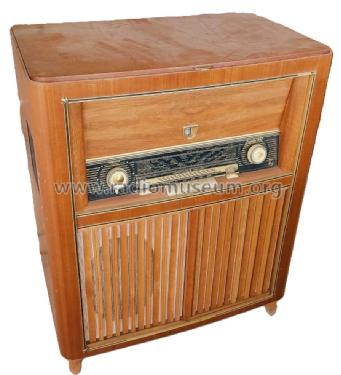

• Model: Jupiter-Truhe 652/3D FD652A - Philips Radios - Deutschland

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 700 x 870 x 418 mm / 27.6 x 34.3 x 16.5 inch

• Notes

• Rundfunk-Chassis = 553;
  Phono-Chassis = AG1003.

  Im Katalog1955/56 und auf dem Titelblatt der Serviceunterlage ist die Truhe (fälschlicherweise) ohne 3D-Lautsprecher abgebildet. Es ist das Bild der Jupiter-Truhe 641 von 1954/55.
  Die Lautsprecher sind aber sowohl im Katalogtext als auch im Schaltbild enthalten.
  Der Katalog 1956/57 zeigt dann die korrekte Abbildung.
  Die Kataloge nennen nur die Modellnummer 652 (ohne Zusatz 3D), ebenso das Schaltbild.

• Net weight (2.2 lb = 1 kg)
• 29 kg / 63 lb 14 oz (63.877 lb)

• Price in first year of sale
• 695.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1955/56

• Literature/Schematics (1)
• -- Original-techn. papers.
