L3X51T /00F /00P /00X

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1965/1966
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 30201

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 452 kHz
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Dry Batteries / 3 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • from Radiomuseum.org
  • Model: L3X51T /00F /00P /00X - Philips; Eindhoven tubes
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 240 x 140 x 60 mm / 9.4 x 5.5 x 2.4 inch
  • Notes

  •

  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Iven Müller. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips; Eindhoven: L3X51T /00F /00P /00X

Threads: 1 | Posts: 1

Na, was sagt Ihr dazu? – Man sieht den Sprung, man weiss genug… sollte man meinen.

Läuft noch etwas? – Wenn man das Radio erst einmal richtig polt, gibt es Ton. Der Empfang ist aber schwach, LW geht noch, MW ist wirklich zu schwach. Es gibt kein Rauschen zwischen den Sendern. Der Drehkondensator scheint manchmal Kurzschluss zu machen, dann fällt der Empfang ganz weg.

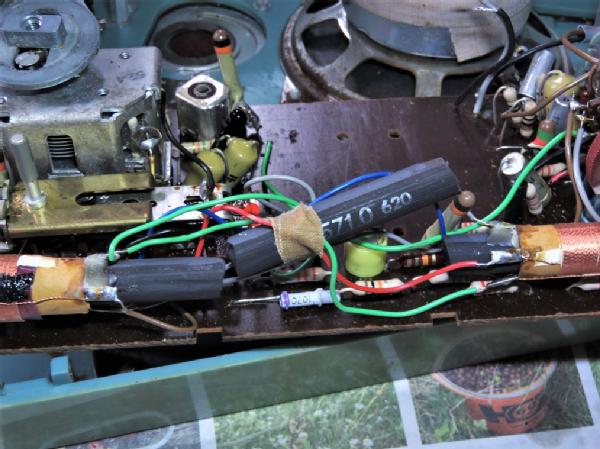

Da der Empfang ganz ungenügend ist, kommt das Radio auf die Werkbank. Es wird demontiert, was sieht das entsetzte Auge? – Der Ferritstab ist in Stücken! - Gleich 2 Bruchstellen! An den Bruchstellen fehlt an beiden Rändern eine Ecke, sodass der ganze Durchmesser an diesen Stellen vielleicht noch 2/3 des ursprünglichen Durchmessers ist. Nach dem Leimen geht nichts mehr. Das Radio oszilliert, der Verstärker läuft auch, aber Ton will nicht mehr erscheinen.

Ich suche die Platine nach Bruch ab, finde aber nichts. Stattdessen sichte ich eine schlechte Lötung. Tut sich etwas jetzt? – Dumm, nein.

Schliesslich finde ich noch einen Fehler: es ist ein Riss, direkt bei der Aufhängung der Platine. Manchmal gibt es Kontakt und damit Empfang, manchmal nicht. Diese Stelle wird überbrückt und dick verlötet.

Zur Freude des Reparateurs setzt jetzt sauberer Empfang ein, das Radio läuft wieder gut. Stören die fehlenden Teile der Ferritantenne den guten Empfang denn nicht? – Nicht im Geringsten, ich habe die Spulen nur um ein, zwei Millimeter nachstellen müssen…

Riss, Sprung und Bruch… nichts kann das Wunder des Radioempfangs verhindern!







Bruce Cohen, 29.Jul.23
