Leonardo Luxus Kombi.-Vitrine 23RD364A /01 /07

Philips Radios - Deutschland

Data
Forum
Pictures
Collections

  • Year
  • 1962/1963
  • Category
  • Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
  • Radiomuseum.org ID
  • 107559
    • Brand: Deutsche Philips-Ges.

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Wave Bands given in the notes.
  • Details
  • Changer (Record changer); Remote Control (with wire or wireless)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Leonardo Luxus Kombi.-Vitrine 23RD364A /01 /07 - Philips Radios - Deutschland
  • Shape
  • Console, Lowboy (legs < 50 %).
  • Dimensions (WHD)
  • 1250 x 840 x 450 mm / 49.2 x 33.1 x 17.7 inch
  • Notes

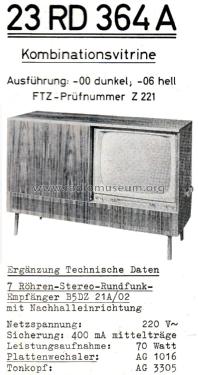

  • Fernseh-Chassis   = 23TD362A VHF/UHF
    Rundfunk-Chassis = B5DZ21A /04 mit 7 Röhren, 6/10 Kreise, LMKU;
    Phono-Chassis      = PC50.

  • Net weight (2.2 lb = 1 kg)
  • 83 kg / 182 lb 13.1 oz (182.819 lb)
  • Price in first year of sale
  • 2,328.00 DM
  • Literature/Schematics (4)
  • -- Schematic
  • Author
  • Model page created by Bernd P. Kieck. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Philips Radios -: Leonardo Luxus Kombi.-Vitrine 23RD364A /01 /07

Threads: 1 | Posts: 1

Das Gerät war auch mit Nachhall-Einrichtung erhältlich
Zitat aus der Bedienungsanleitung:

Die regelbare Nachhall-Einrichtung arbeitet nach einem elektromagnetischen-mechanischen Verfahren, ähnlich, wie es in Hammond-Orgeln zur Erzielung eines Nachhalleffektes angewandt wird. Das Verhallen ist möglich bei Rundfunksendungen und bei monauralen Schallplatten.
Eine Regelung des Effektes ist durch das Rändelrad NACHALL stufenlos möglich.  ...

Für den technisch Interessierten:
Die Nachhalleinrichtung erlaubt mit zwei ungleichen Torsions-Schwingern, die eine Laufzeit von ca. 30 Millisekunden aufweisen und eine Nachhallzeit von ca. 1,8 Sekunden ergeben. Während der linke Tonkanal normal (monaural) verstärkt wurde, erhält der rechte Kanal regelbare Anteile von direktem Ton und verhalltem Ton. Die Regelung erfolgt hinter einem transistorierten Nachhallverstärker mit dem Rändelrad NACHALL.

Pius Steiner, 01.Dec.08
