Leonardo S Vollautomatic 21TD310A

• País
• Alemania

• Fabricante / Marca
• Philips Radios - Deutschland

• Año
• 1960/1961

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 274275

• • Brand: Deutsche Philips-Ges.

• Imágenes

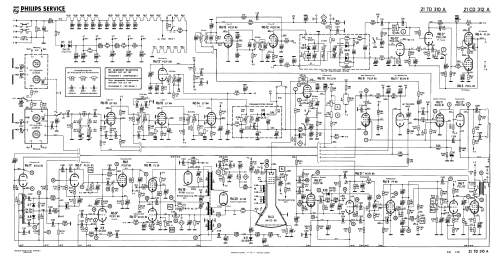

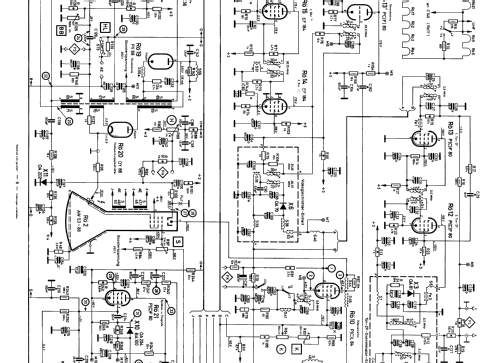

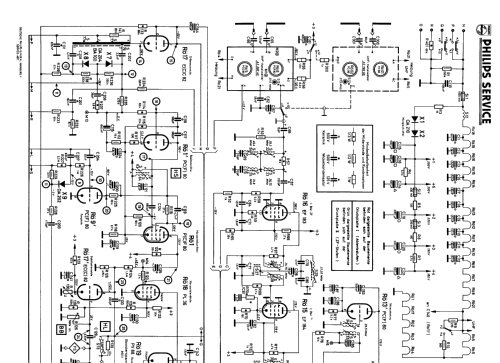

• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 23

• Válvulas
• PCC88 PCF80 PC86 PC86 EF183 EF184 EF184 PCL84 ECH81 PCF80 PCF80 PCL82 PL84 PCF80 PCF80 PCF80 ECC82 PL36 PY88 DY86 PF86 PCL82 AW53-88

• Numero de transistores

• Semiconductores
• OA70 OA202 OA81 OA81 OA202 OA210 OA210 BA100 or. OA204

• Principio principal
• Superheterodino en general; ZF/IF 38900 kHz

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 220 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Madera

• de Radiomuseum.org
• Modelo: Leonardo S Vollautomatic 21TD310A - Philips Radios - Deutschland

• Forma
• Sobremesa apaisado (tamaño grande).

• Anotaciones

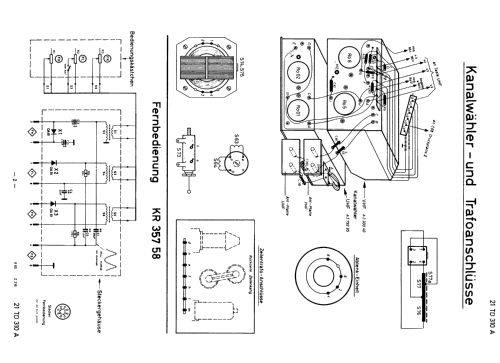

• Fernbedienung KR 357 58 Typ 60

  VHF Kanalwähler Typ A3 300 40

  UHF Kanalwähler Typ A3 792 95

• Documentación / Esquemas (1)
• -- Original-techn. papers.

• Autor
• Modelo creado por Miguel Bravo-Cos. Ver en "Modificar Ficha" los participantes posteriores.
