Lerici I 20 T700
Philips Italy; Milano (MI)
- Country
- Italy
- Manufacturer / Brand
- Philips Italy; Milano (MI)
- Year
- 1970 ??
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 352716

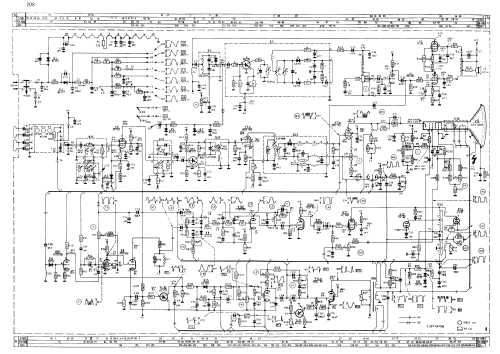

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 12
- Number of Transistors
- 7
- Semiconductors
- AF239 AF239 AF139 BF173 AF126 AC125 AC132 BA102 AA119 OA70 OF161 BAX16 OA81 BA100 BZY63 BY127
- Main principle
- Superhet with RF-stage
- Wave bands
- VHF incl. FM and/or UHF (see notes for details)
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- from Radiomuseum.org
- Model: Lerici I 20 T700 - Philips Italy; Milano MI
- Shape
- Tablemodel, low profile (big size).
- Notes
-
Televisore in bianco/nero con VHF e UHF. Cinescopio da 20 pollici.
Adatto a ricevere le emittenti che funzionano secondo le norme C.C.I.R.

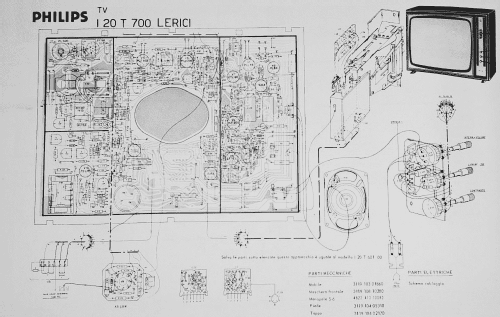

Utilizza lo stesso schema circuitale del modello UDINE con diverso mobile, maschera frontale e schema del cablaggio.
Altoparlante ad alta impedenza, 800 Ω, senza trasformatore di uscita, collegato direttamente alla seconda griglia della finale audio.12 valvole, 6 transistor, 12 diodi, 1 zener 2 diodi raddrizzatori, uno per i filamenti delle valvole alimentati in DC. Tutti i semiconduttori salvo i transistor, sono elencati uno per tipo.
