Philetta de Luxe B2D94A wechselstrom
Philips Radios - Deutschland
- Country
- Germany
- Manufacturer / Brand
- Philips Radios - Deutschland
- Year
- 1959/1960
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 22968
-
- Brand: Deutsche Philips-Ges.

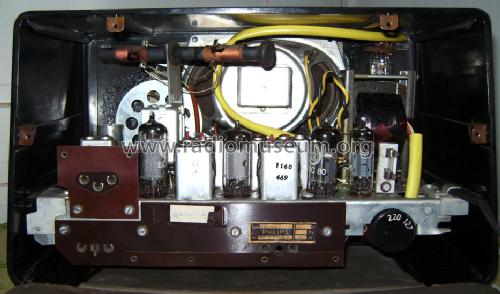

B2D94A innen.jpg

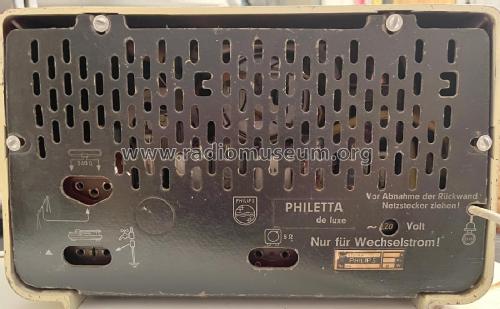

B2D94A Rueckwand.jpg
Chassisunterseite, unrestauriert
ebay _113179745350, gsm592
ebay _113179745350, gsm592
ebay _113179745350, gsm592
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 6
- Main principle
- Superheterodyne (common); ZF/IF 460 kHz
- Tuned circuits
- 6 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Philetta de Luxe B2D94A [wechselstrom] - Philips Radios - Deutschland
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 330 x 200 x 170 mm / 13 x 7.9 x 6.7 inch
- Net weight (2.2 lb = 1 kg)
- 4.2 kg / 9 lb 4 oz (9.251 lb)
- Price in first year of sale
- 215.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1959/60
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 2542 models, 2254 with images and 1564 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips Radios - Deutschland
Collections
The model Philetta de Luxe is part of the collections of the following members.
Forum contributions about this model: Philips Radios -: Philetta de Luxe B2D94A
Threads: 1 | Posts: 1
Ein Freund brachte mir sein Philips Philetta Radio mit der Beanstandung
Ton verzerrt.
Nach kurzer Prüfung bestätigt sich diese Aussage
Die Reparatur fing an mit der Überprüfung Selengleichrichter und Netzelkos … OK
Danach alle MP Kondensatoren sowie das völlig Tote EM80 erneuert
Fehler bleibt…
Alle Röhren Probehalber getauscht
Fehler bleibt…
Ton Endstufe über TA Eingang mit NF-Generator Sienus Signal
und Lautsprecher Ausgang an 4Ohm mit Oszi überprüft ….
OK
Bleibt nur noch eine Fehlerhafte ZF…
Wobbler angeschlossen und ZF Stufe geprüft…
Auch OK
Jetzt Wirts merkwürdig…
Externen Lautsprecher angeschlossen und Fehler weg
Diagnose Lautsprecher defekt
Glücklicher weise hatte ich noch ein Schrottgerät mit dem gleichen LS.
Diesen eingebaut und immer noch deutliches verzerren des Ton
in den unteren Frequenzen
(Kein Rasseln wie ich es von defekten Lautsprechern kenne)
Jetzt Wirts noch Merkwürdiger…
Lautsprecher wieder ausgebaut und offen auf dem Tisch betrieben
Fehler weg…
Dann schaute ich mir den Stoff an der auf das Bakelit Lautsprecher Gitter aufgeklebt ist, kommt mir selbstgemach vor.
Rausgerissen (war nicht sonderlich fest)
Was habe ich in der Hand, einen dicken zweilagigen Vinyl Stoff
der nur an den Rändern verklebt war
Da war auch wieder mal so ein „Spezialist“ in der Vergangenheit am Werk.
Den Soff durch einen Feinmaschigen Gardinen Stoff ersetzt,
mit Ponal Leim vollflächig verklebt und alles zusammengebaut.
Nun wieder alles Perfekt.
Axel Paap, 07.Jan.20
