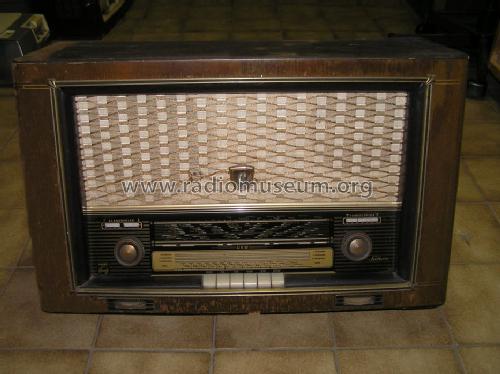

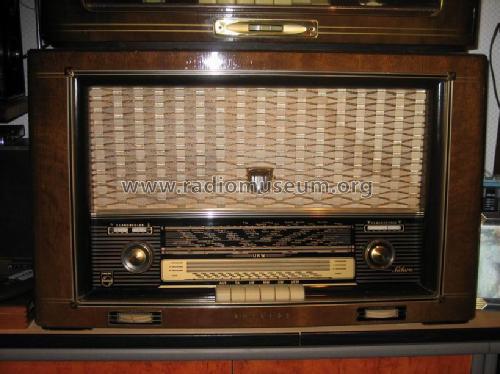

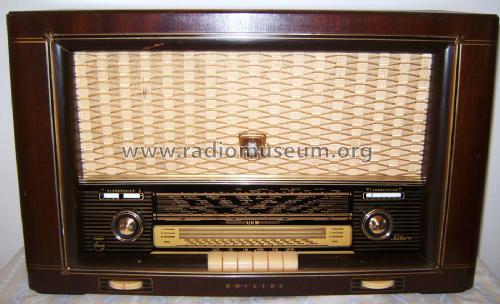

Saturn 653/4E/3D BD653A

Philips Radios - Deutschland

Data
Forum
Pictures
Collections

  • Year
  • 1955/1956
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 7032
    • Brand: Deutsche Philips-Ges.

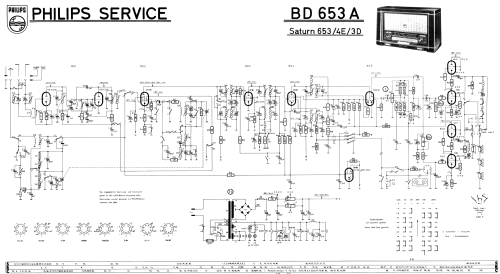

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.

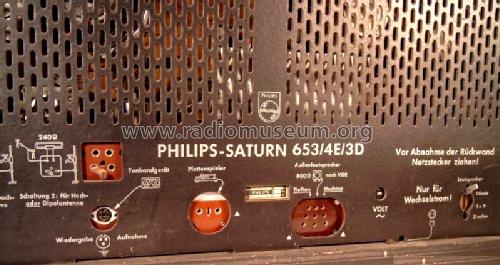

  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 220 Volt

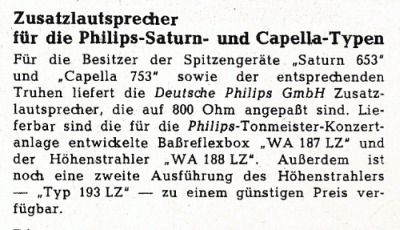

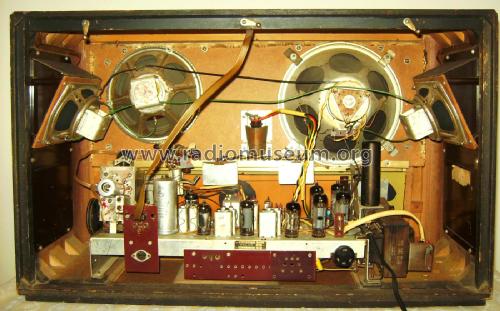

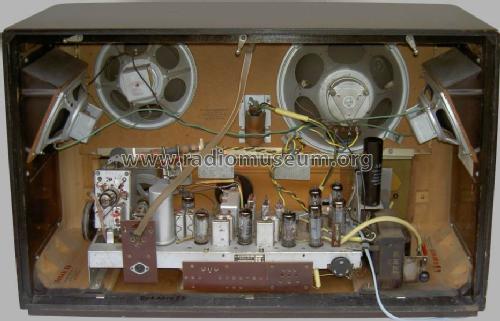

  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Saturn 653/4E/3D BD653A - Philips Radios - Deutschland
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 680 x 415 x 265 mm / 26.8 x 16.3 x 10.4 inch
  • Notes
  • zwei getrennte trafolose Endstufen á 3 W für Hoch- und Tiefton.
  • Net weight (2.2 lb = 1 kg)
  • 13.4 kg / 29 lb 8.2 oz (29.515 lb)
  • Price in first year of sale
  • 445.00 DM
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.

 Collections | Museums | Literature

Collections

The model Saturn is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips Radios -: Saturn 653/4E/3D BD653A

Threads: 2 | Posts: 3

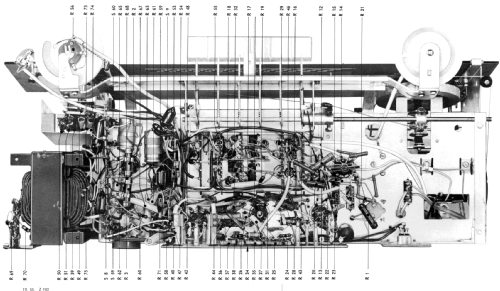

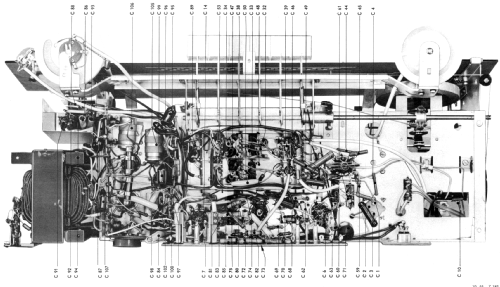

Nach der obligatorischen Kondensatorkur gab das Radio wieder einen Ton von sich. Allerdings leise und bei größerer Lautstärke verzerrt. Die Überprüfung der Betriebsspannungen erbrachte, dass die Spannung am Ladeelko C1 um 40V zu niedrig war. Nach Austausch des Netzgleichrichters stimmte die Spannung wieder, an den Verzerrungen hatte sichnichts geändert. Eine mühevolle Suche begann, vorerst ohne Erfolg. Die Spannungen an den Kathoden der beiden EL84 lagen bei 6,8V, also richtig, aber die Andodenspannungen der EL84 betrug an Rö7 statt 120V nur 40V, an der Anode der Rö6 wurden 70V gemessen. Alle Widerstände wurden gemessen. Nach "ewiger" Sucherei ermittelte ich zum Schluß die Widerstandswerte der  Kathodenwiderstände R65  und R63 mit 1,00kOhm und 550 Ohm.  Ich hatte vorher schonmal die Widerstände gemessen und wegen der "plausiblen" Werte diese als ok erachtet. Ein Vergleich der Werte mit denen im Schaltplan brachte die Diskrepanz zutage. Der richtige Wert sollte 330Ohm sein. Nach Einbau neuer 330Ohm Widerstände stimmten die Anodenspannungen wieder.

Ich vermute, dass dieser Fehler sicher nicht selten ist.

Grund: Die Widerstände wurden mit einem PCV- Schlauch überzogen. Im Laufe der Zeit und durch Erwärmung der Widerstände haben ausgasende Bestandteile des Polyvinylchlorids die Lackoberfläche der Widerstände angegriffen und die Kohleschicht beschädigt, so dass sich der Widerstand erhöht.



Attachments

Andreas Reuther, 31.Jan.20

Weitere Posts (1) zu diesem Thema.

Hallo,

Zur Zeit repariere ich einen Philips Saturn 653 4E 3D.

Das Gerät kam mit gerissenem FM-Skalenseil. Nachdem ich dieses neu angefertigt und gemäß Seillaufplan aufgelegt hatte funktionierte es nicht zuriedenstellend.

Das Seil wickelt sich häufig an der Umlenkrolle der Abstimmachse übereinander.

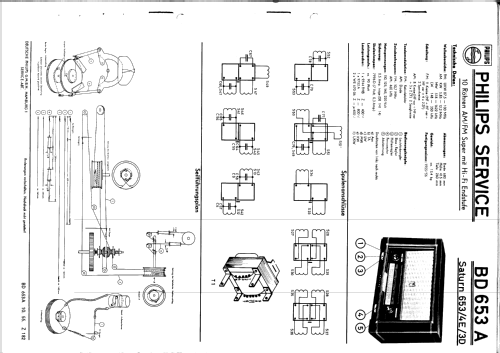

Wie man aus dem Seillaufplan erkennt läuft das Seil gerade also parallel zur Umlenkrolle ein.



Bei meinem Gerät jedoch nicht. Es kommt schräg zur Rolle wodurch es dann übereinander wickelt.





Ich habe deshalb eine zusätzliche Rolle mit einer 4mm Gewindestange in einer vorhandenen Bohrung des Chassis befestigt und den Seillauf somit angepasst.

Nun funktioniert es einwandfrei.






Meine Frage ist jetzt, ob dies bei anderen Geräten ebenfalls schon in der Form aufgetreten ist. Vielleicht hat jemand mit diesem Gerät ähnliche Erfahrungen gemacht.

Viele Grüße

Klaus

Klaus Menningen, 15.Aug.06
