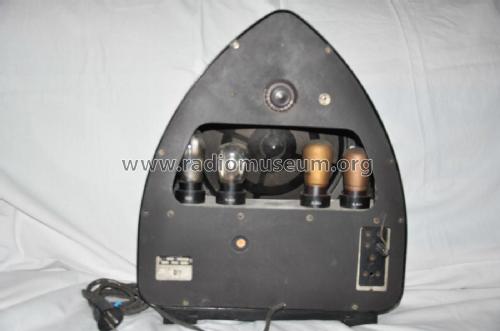

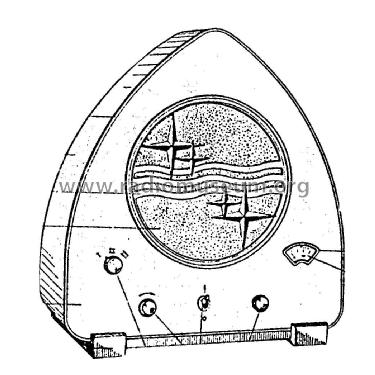

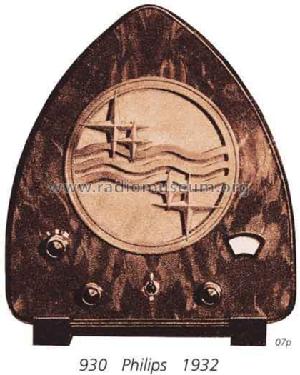

"Schinken" or "Jambon" 930A

• Country
• Switzerland

• Manufacturer / Brand
• Philips - Schweiz

• Year
• 1931/1932

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 13193

• Picture

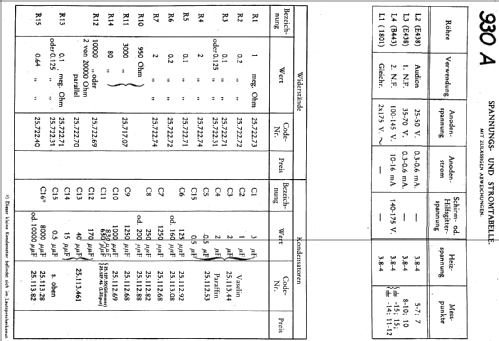

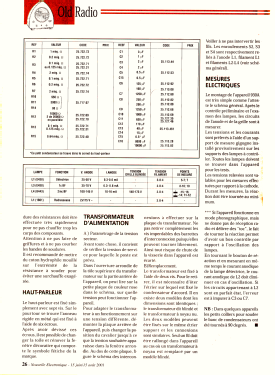

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

Audio (to hear)

• Number of Tubes
• 4

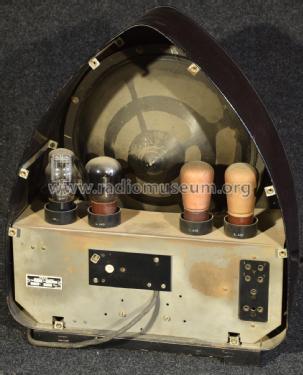

• Valves / Tubes
• E438 E438 B443 or C443 1801

• Main principle
• TRF with regeneration; 2 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-250 Volt

• Loudspeaker
• Magnetic loudspeaker (reed) of high quality (4 magnet poles).

• Material
• Various materials

• from Radiomuseum.org

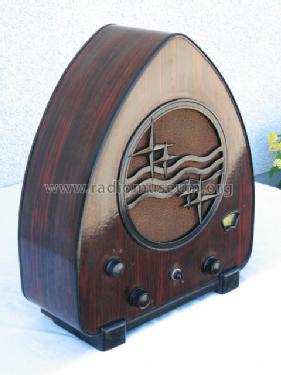

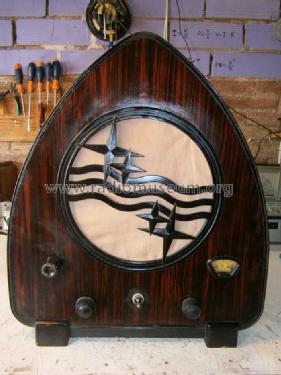

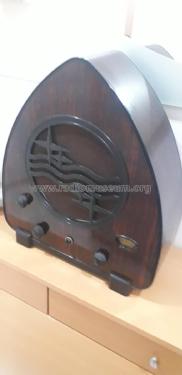

• Model: "Schinken" or "Jambon" 930A - Philips - Schweiz

• Shape
• Table-Cathedral-Type (upright, round top or gothic arch, not rounded edges only).

• Dimensions (WHD)
• 410 x 470 x 170 mm / 16.1 x 18.5 x 6.7 inch

• Notes
• Das Modell 930A von Philips, wegen seiner ungewöhnichen Form auch "Jambon" oder "Schinken" genannt, hat eine bedienbare Rückkopplung, auch wenn man das aus dem Schaltplan nicht herauslesen kann. In der Schweiz war eine solche Rückkopplung wegen möglicher Störungen von anderen nicht erlaubt. Trotzdem wurde er scheinbar vrkauft, sonst hätten wir nicht den SFR-Preis. Weiss jemand mehr darüber? Siehe diesen Beitrag zur Rückkopplung mit Schema-Auszug. [Referenzen: 3331441-1208B; 725101]

• Net weight (2.2 lb = 1 kg)
• 6.8 kg / 14 lb 15.6 oz (14.978 lb)

• Price in first year of sale
• 295.00 SFr

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• Die «Thali Schemasammlung» führt das Modell.

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
