Stereo-stuurversterker NL6925PC

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1975 ??
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 139333

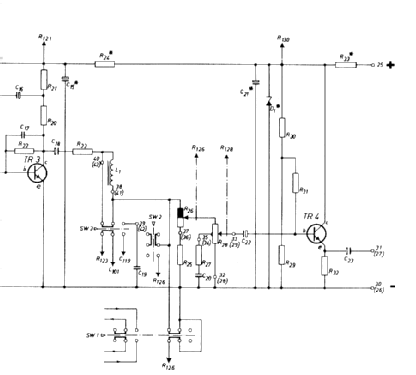

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 8
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 127/220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: Stereo-stuurversterker NL6925PC - Philips; Eindhoven tubes
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 350 x 250 x 120 mm / 13.8 x 9.8 x 4.7 inch
  • Notes
  • Bausatz für Stereo-Vorverstärker. Eingänge für Plattenspieler (magnetodynamisches Element), Tonband und Radio. Zwei Klangregler (Höhen, Tiefen), Lautstärke (physiologisch), Balance, Rauschfilter. Frequenzgang 10...55000 Hz (-3 dB), Verzerrung < 0,1 %, Höhenreglung +20 bis -18 dB bei 20 kHz, Tiefenreglung +17 bis -18 dB bei 50 Hz, Rauschfilter -12 dB pro Oktave über 7000 Hz; Sensitivität 3 mV (Tonabnehmer), 110 mV (übrige Eingängen), Eingangsimpedanz 47 k (Tonabnehmer), 470 k (übrige Eingänge), Rauschen -60 dB (Tonabnehmer), -68 dB (übrige Eingänge), Kanaltrennung besser als -56 dB (40-20000 Hz).
    Wurde gebraucht mit Stereo-Endverstärker NL6920PC.
  • Source of data
  • - - Manufacturers Literature
  • Mentioned in
  • -- Original-techn. papers. (G.O.W.Fischer, "Elektronica Thuis", Deventer: Kluwer Technische Boeken 1977, pag.80-85.)
  • Author
  • Model page created by Aren van Waarde. See "Data change" for further contributors.
