• Pays
• Pays-Bas

• Fabricant / Marque
• Philips; Eindhoven (tubes international!); Miniwatt

• Année
• 1966 ??

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 358775

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 14

• Lampes / Tubes
• PCL86 PL84 PCF801 PC900 PCF201 PCF200 PCL84 PCH200 PCF802 PL500 PY81 DY87 PCL85 A59-11W

• No. de transistors
• 4

• Semi-conducteurs
• AF186 AF126 AC125 BY100 OA90 AA119 OA81 BA100

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• De Radiomuseum.org

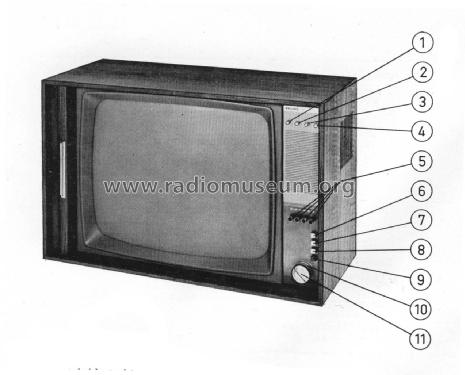

• Modèle: Super-ontvanger 25TX544A - Philips; Eindhoven tubes

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 840 x 540 x 470 mm / 33.1 x 21.3 x 18.5 inch

• Remarques

• Transistors and diodes are only listed one per type

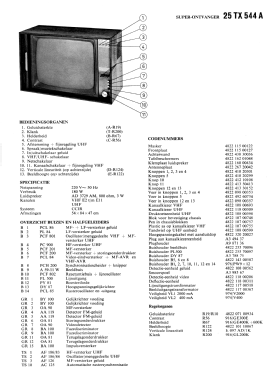

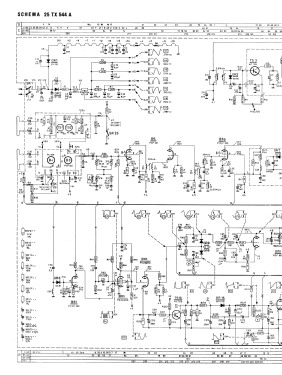

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Hugo Sneyers. Voir les propositions de modification pour les contributeurs supplémentaires.
