Tonbandgerät EL3540 - EL3545

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1951
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 253097

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 6 W (max.)
  • Material
  • Special material, described in the notes.
  • from Radiomuseum.org
  • Model: Tonbandgerät EL3540 - EL3545 - Philips; Eindhoven tubes
  • Shape
  • Tablemodel, with any shape - general.
  • Notes

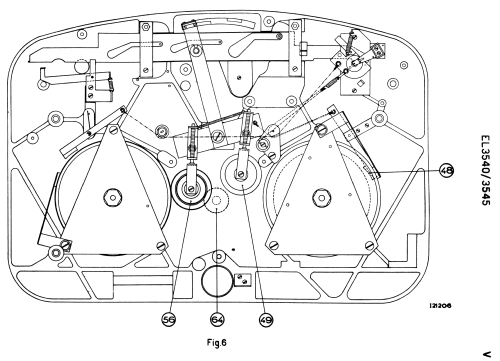

  • Die komplette Apparatur besteht aus 2 Koffern von lackiertem Aluminium, und zwar dem Aufnahme/Wiedergabe-Koffer, Typ EL3540 und dem Lautsprecherkoffer Typ EL3545.

    Bandgeschwindigkeit 19 cm/s, Frequenzgang 60 - 6'000 Hz ±3 dB. Bei Wiedergabe Gegentakt-Endstufe mit 2x EL41, Ausgangsleistung 6 W bei < 5% Verzerrung und 1 kHz. Bei Aufnahme wird eine EL41 als Aufsprechverstärker verwendet, die zweite EL41 arbeitet als Löschgenerator.

    Der Lautsprecherkoffer EL3545 enthält das Chassis 9886/01 und ein dynamisches Mikrofon Typ 9585, Gewicht 6,8 kg.

    Das Datenblatt gibt für Röhre B4 den Typ EW41 an, dies ist ein Druckfehler. Richtig ist hier die Röhre EL41.

  • Net weight (2.2 lb = 1 kg)
  • 17.8 kg / 39 lb 3.3 oz (39.207 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
