Tourismo International 12RP474
Philips Radios - Deutschland
- Country
- Germany
- Manufacturer / Brand
- Philips Radios - Deutschland
- Year
- 1967/1968
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 6941
-
- Brand: Deutsche Philips-Ges.
3 Drehknöpfe nicht orig
3 Drehknöpfe nicht orig
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung
Beschreibung s. Beitrag
Beschreibung s. Beitrag

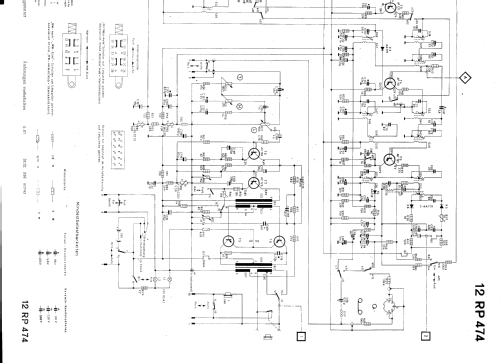

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 9
- Semiconductors
- BF115 BF115 AF121 AF121 AF121 AC126 AC125 AD162 AD162 BA102 AA119 AA119 AA119 AA119 AA119
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
- Power type and voltage
- Dry Batteries / 5 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
- Power out
- 2.5 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Tourismo International 12RP474 - Philips Radios - Deutschland
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 315 x 195 x 90 mm / 12.4 x 7.7 x 3.5 inch
- Notes
-
4 mechanische, frei wählbare Senderrasten ("Sender-Memomatic") auf UKW.
Netzbetrieb mit zusätzlichem Netzteil möglich. Betrieb im Auto mit Autohalterung NP1038 oder 12ER8100 (Ausgangsleistung dann 5 W).
- Net weight (2.2 lb = 1 kg)
- 3.6 kg / 7 lb 14.9 oz (7.93 lb)
- Source of data
- Handbuch VDRG 1967/1968 / Radiokatalog Band 1, Ernst Erb
- Mentioned in
- -- Original-techn. papers.
- Other Models
-
Here you find 2544 models, 2256 with images and 1564 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips Radios - Deutschland
Collections
The model Tourismo International is part of the collections of the following members.
Forum contributions about this model: Philips Radios -: Tourismo International 12RP474
Threads: 2 | Posts: 3

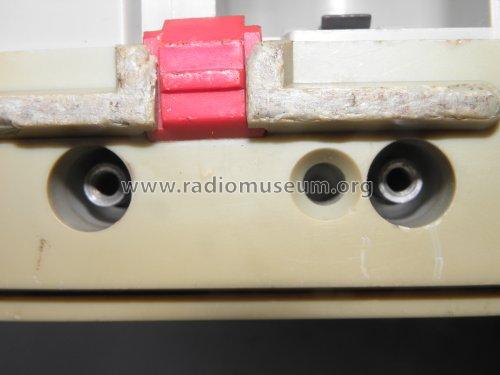

Das Deteilbild zeigt ein Teil der Unterseite mit den Schraubenlöchern ohne Verschraubung (Schrauben). Hier ist zu erkennen, dass die inneren Schraubenstifte durch die untere Abdeckung ragen. Um die Abdeckung zu verschrauben werden 4 Gummihülsen benötigt. Die Maße: Außen Ø 10 mm, Innen Ø (Bohrung) 6 mm und 10 mm lang. Aufliegend eine Unterlegscheibe für M 4 Schrauben. Die M 4 Schrauben sind 12 mm lang, s. weiteres Bild-Einzelteile.
Werner Wussow, 08.Jan.13
Der Tourismo besitzt einen Schalter "MEMO" mit Schalterstellungen "frei" und "fest".Wer hat eine BDA,aus der sich diese Funktion erschließt?
C.Marker
Claus Marker, 09.Dec.12
