TX1410U

• Pays
• Pays-Bas

• Fabricant / Marque
• Philips; Eindhoven (tubes international!); Miniwatt

• Année
• 1951

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 184534

• Images

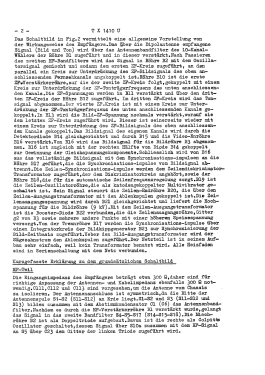

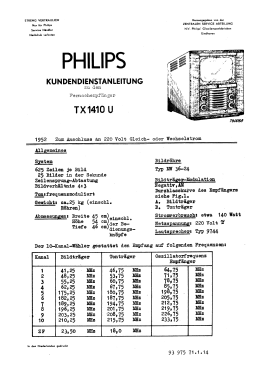

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 24

• Lampes / Tubes
• EF80 ECC81 EF80 EF80 EF80 EF80 EB91 EF80 PL83 EF80 EF80 EQ80 ECL80 ECL80 ECL80 ECL80 EB91 ECL80 PL81 PY80 EY51 PY82 PY82 MW36-24

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Appareil tous courants (CA / CC) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 15.5 cm = 6.1 inch

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: TX1410U - Philips; Eindhoven tubes

• Forme
• Modèle de table vertical (pas forme catédrale)

• Dimensions (LHP)
• 450 x 540 x 490 mm / 17.7 x 21.3 x 19.3 inch

• Remarques
• Der TX1410U hat VHF-Kanäle 1 - 10 im Band I und III. Parallelton-Empfänger.

• Poids net
• 25 kg / 55 lb 1.1 oz (55.066 lb)

• Auteur
• Modèle crée par Markus Müller. Voir les propositions de modification pour les contributeurs supplémentaires.
