van Gogh D22K862 /02 /06 Ch= K7
Philips Radios - Deutschland
- Country
- Germany
- Manufacturer / Brand
- Philips Radios - Deutschland
- Year
- 1968–1970
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 104713
-
- Brand: Deutsche Philips-Ges.
Dunkle Ausführung D22K862/02

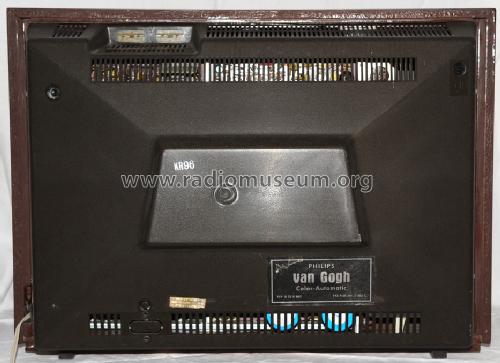

van Gogh in Betrieb.
Bildrohr mit Ablenk- und Konvergenzeinheit.
Manufacturer documentation
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 14
- Valves / Tubes
- PCL86 PCF200 PCF200 PCF200 PL802 PL508 PCF80 PL504 PL509 PY500 PD500 GY501 PCF802 A56-120X
- Number of Transistors
- 53
- Semiconductors
- Main principle
- Superheterodyne (common)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: van Gogh D22K862 /02 /06 Ch= K7 - Philips Radios - Deutschland
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 670 x 490 x 510 mm / 26.4 x 19.3 x 20.1 inch
- Notes
- 64 Dioden, Gerät ohne Niedervoltnetzteil. Röhren teilweise mehrfach vorhanden. Tuner mit Kapazitätsdioden für VHF und UHF.
Ausführung: ../02 dunkel; ../06 hell. Fernbedienung 69 Luxus (89,-DM).
- Net weight (2.2 lb = 1 kg)
- 37 kg / 81 lb 8 oz (81.498 lb)
- Price in first year of sale
- 2,098.00 DM
- Source of data
- Handbuch VDRG 1968/1969
- Mentioned in
- Handbuch VDRG 1969/1970
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Franz Born †. See "Data change" for further contributors.
- Other Models
-
Here you find 2542 models, 2254 with images and 1564 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips Radios - Deutschland
Collections
The model van Gogh is part of the collections of the following members.
Forum contributions about this model: Philips Radios -: van Gogh D22K862 /02 /06 Ch= K7
Threads: 1 | Posts: 1
Das Gerät van Gogh D22K862 mit dem Chassis K7 war 1969 das Color-Gerät der 2.Generation von Philips. Immerhin war die Bestückung mit 14 Röhren schon erheblich geringer als beim Vorgängermodell K6 mit immerhin 27 Röhren.
In dieser Version erfolgte die Stromversorgung der erheblich höheren Transistor Anzahl (53 gegenüger 13 beim K6-Chassis) aus der Zeilenendstufe. Dies führte bei hohem Strahlstrom der Bildröhre schnell zu instabielem Betrieb.
Das Chassis K7 wurde schon nach kurzer Zeit von der Version K7N abgelöst. Diese Ausführeung verfügte über ein stabilisiertes Niedervoltnetzteil, mit dem die Probleme total verschwunden waren. Das Chassis K7N wurde erfolgreich in hoher Stückzahl gebaut und neben dem Grundmodell D26K962 in diversen weiteren Modellen verwendet.
In dieser Version erfolgte die Stromversorgung der erheblich höheren Transistor Anzahl (53 gegenüger 13 beim K6-Chassis) aus der Zeilenendstufe. Dies führte bei hohem Strahlstrom der Bildröhre schnell zu instabielem Betrieb.
Das Chassis K7 wurde schon nach kurzer Zeit von der Version K7N abgelöst. Diese Ausführeung verfügte über ein stabilisiertes Niedervoltnetzteil, mit dem die Probleme total verschwunden waren. Das Chassis K7N wurde erfolgreich in hoher Stückzahl gebaut und neben dem Grundmodell D26K962 in diversen weiteren Modellen verwendet.
Franz Born †, 01.Sep.06
